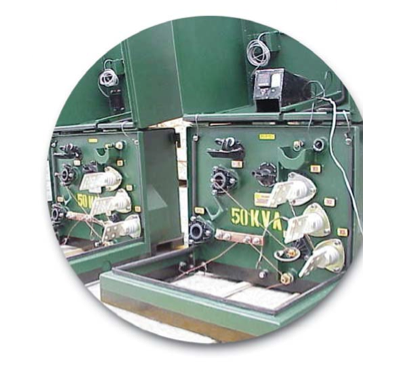

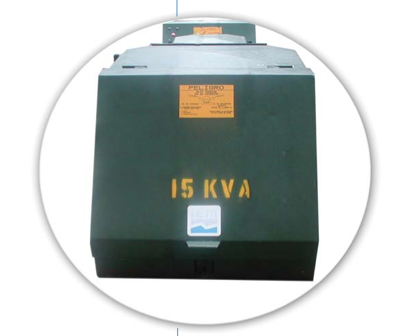

Transformadores tipo poste y pedestales monofásicos y trifásicos
Características generales:
Capacidad: Desde 15 hasta 167 kVA
Tipo de enfriamiento: OA
Frecuencia de operación: 60 hertz
Voltaje alta tensión (+/- 2X2.5%): 13 200Y/7 620 V, 22 860Y/13 200 V o 33 000/19 050 V
Voltaje baja tensión: 240/120 V
Elevación de temperatura: 55º, 65º, o 55º/65 ºsobre un ambiente máximo de 40ºC y promedio de 30ºC en un periodo de 24 horas
Altura de operación: 2,300 m.s.n.m. (o de acuerdo con las necesidades del mismo)
Líquido aislante: Aceite mineral, R-temp®, silicona líquida
Las condiciones generales de uso están descritas en las siguientes normas:
• NMX-J-285
Transformadores tipo pedestal monofásicos y trifásicos para distribución subterránea. • NMX-J-287 Transformadores tipo sumergible monofásicos y trifásicos para
distribución subterránea. • CFE K0000-04 Transformadores monofásicos tipo pedestal para distribución residencial subterránea (DRS).
• CFE K0000-19
Transformadores monofásicos tipo sumergibles para distribución residencial subterránea (DRS), 25-75 kVA.
Tanque
Es el recipiente que contiene el conjunto núcleo-bobinas y el líquido aislante. Se construye con lámina de acero de alta calidad y está diseñado de tal manera que soporta los esfuerzos mecánicos de presión, vacío, transporte y operación. Soporta presiones internas de 69KPa
(0.7 kg/cm2 = 10 psi), sin sufrir deformaciones permanentes.
Sirve además como superficie de disipación de calor.
Para el acabado, se prepara la superficie mediante limpieza con perdigón a presión (Shot Blast), aplicándose posteriormente un primario y, finalmente, un acabado exterior para proporcionar protección contra elementos ambientales y corrosión que pudieran afectar el transformador.
Para los transformadores tipo cálido, el tanque puede ser de acero inoxidable.
Nucleo
• Tipo devanado (enrollado).
• Se utiliza lámina de acero al silicio de grano orientado de alta permeabilidad magnética en las laminaciones con aislamiento interlaminar (Carlite), que provee una efectiva resistencia al manejo y recocidos.
• La principal característica es el camino efectivo que toma el flujo magnético debido a su alta permeabilidad magnética y un eficiente traslape.
• La forma apilada provee un mínimo factor de espacio y una baja reluctancia, teniendo como resultado un incremento en la eficiencia y bajas pérdidas en vacío.
Bobinas rectangulares
Las bobinas rectangulares son el resultado de un diseño con un factor de espacio mejorado y dimensiones reducidas, proporcionando:
- Alta rigidez mecánica.
- Capacidad térmica.
- Esfuerzo dieléctrico mejorado.
- La distribución de voltaje a través de la bobina
es uniforme.
- Los conductores para las bobinas pueden ser de cobre y/o aluminio.
- El sistema de aislamiento Insuldur® significa máxima vida y capacidad de sobrecarga.
- Estos diseños cumplen con todas las pruebas, incluyendo la de cortocircuito.
Ensamble
El ensamble de núcleo y bobinas es sujetado por medio de un bastidor, diseñado de manera tal, que se tenga una estructura rígida que permita soportar todas las eventualidades que se presenten durante el embarque, operación y servicio del transformador y/o condiciones de cortocircuito.
Las guías se sujetan firmemente para evitar que las corrientes nominales y las de cortocircuito, las desplacen y provoquen fallas internas en el transformador.
Líquido aislante
• Se manejan tres líquidos aislantes: aceite mineral, R-temp® y silicona líquida.
• Sirve para disipar el calor generado por la corriente que circula en los devanados, preservando el cartón y papel aislante de la humedad.
• La disipación eficiente del calor prolonga la vida útil de los aislamientos, evitando su degradación debida a los efectos de la temperatura.
• Los líquidos aislantes R-temp® y silicona líquida tienen un alto punto de inflamabilidad.
Protecciones del transformador
En alta tensión
Cuenta con fusible limitador de corriente de rango parcial de operación interna, conectado en serie con un fusible de expulsión, de doble elemento tipo bayoneta, de operación interna, removible desde el exterior por medio de pértiga. Además, posee un indicador de falla remoto (opcional).
En baja tensión
Puede contar con un interruptor térmico o termomagnético, según se requiera (opcional).

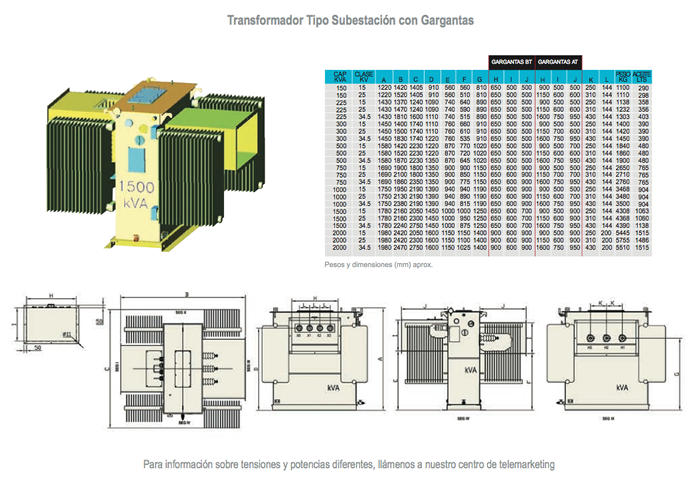

Transformadores Tipo Subestación
En VOLTRAN, comprendemos el impacto que representaría para su empresa detener su producción por falta de energía y conscientes de ello hemos reforzado y mejorado la capacidad de respuesta en nuestros SERVICIOS Y PRODUCTOS, apoyándolo así al crecimiento y fortalecimiento de su empresa, ofreciéndole transformadores de SUBESTACIÓN trifásicos sumergidos en aceite clase 15, 25 y 34.5, así como especiales
Especificaciones Generales
- Capacidad de 150 a 5,000 kVA
- Clases de aislamiento: 15,25,34.5, KV
- Tensiones secundarias: 220,440 ó 480 Volts.
- Conexiones estándar: Delta–Estrella o Estrella-Delta
- Elevación de temperatura de los devanados: 65° C (temperatura ambiental de 30°C promedio, 40°C máximo
- Núcleo tipo columna • Bobina de cobre en alta y baja tensión
- Cambiador de derivaciones en alta tensión, sin carga de 5 ó 6 posiciones
- Líquido aislante: aceite mineral libre de PCB’s u otro tipo de líquido de alto punto de flamabilidad
- Tanque de placa de acero granallado y pintado con primario epóxico y acabado alquidálico
Beneficios:
- Núcleo: Con alta permeabilidad magnética, con corte automático, de tipo columna sección transversal circular.
- Bobinas: Fabricadas de manera independiente de forma circular concéntricas.
- Aislamientos: Papel, cartón, maderas y líquido aislante de la más alta calidad.
Calidad
En Voltran además de diseñar, y fabricar su transformador tipo Subestación, bajo la norma de calidad ISO 9001:2000, IEEE, ANSI, IEC, NMX-NOM, formamos parte de los proveedores confiables de PETRÓLEOS MEXICANOS, COMISIÓN FEDERAL DE ELECTRICIDAD y LUZ Y FUERZA DEL CENTRO asimismo contamos con laboratorio de aceites y laboratorio de pruebas acreditado por la EMA.
|
