Sistemas de canalizaciones eléctricas prefabricadas SIVACON 8PS
Satisfacer en todo momento los más complejos requisitos
Un total de seis sistemas diferentes de canalizaciones eléctricas prefabricadas le ofrecen, según necesidad,
todo lo que actualmente requieren la transmisión y la distribución de energía. Con los sistemas de canalizaciones eléctricas prefabricadas SIVACON 8PS puede sumar puntos en la tecnología de edificios, cada vez más compleja, con una solución transparente y adaptable. Pero también en las aplicaciones industriales puede conseguir, de un modo especialmente rentable, un suministro de energía seguro y fiable. Tanto si es usted planificador, instalador o cliente, ¡benefíciese de manera sostenible con las canalizaciones eléctricas prefabricadas! Porque a pesar de las muchas diferencias existentes entre la industria y los edificios de gran altura, la pequeña industria y el artesanado o la turbina eólica: El resultado aporta siempre un valor añadido.
Transmisión segura y fiable de la energía
Los sistemas de canalizaciones eléctricas prefabricadas SIVACON 8PS ofrecen un alto grado de seguridad mediante conjuntos de aparamenta de baja tensión con ensayos de verificación de diseño según IEC 61439-1/-6. La elevada resistencia a los cortocircuitos y la reducida carga de incen- dio debida a la envolvente metálica de los sistemas aumen- tan la seguridad para las personas y los edificios.
Sencillez en la planificación y flexibilidad en la modificación de la distribución de energía

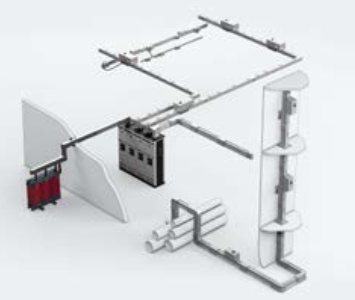

Con los sistemas de canalizaciones eléctricas prefabricadas SIVACON 8 PS se puede planificar con facilidad la distribu- ción de energía en complejos de edificios y montarla con rapidez. En todo momento se pueden realizar adaptaciones y ampliaciones si cambia el uso de las superficies.
![](im paginas/im1_10.png)
|
- Entendimiento del negocio
- Mayor seguridad de planificación
- Poco espacio necesario por diseño compacto
- Instalación fácil
- Alta flexibilidad en planificación y operación
- Transparencia energética mediante aparatos de medida y de maniobra con capacidad de comunicación
- Seguridad para la instalación y para el servicio
- Sistemas de canalizaciones eléctricas prefabricadas de baja tensión y conexiones a cuadros de distribución SIVACON S8 con verificación de diseño
- Carga de incendio reducida
- Fiabilidad
- Elevada resistencia a los cortocircuitos
- Buena compatibilidad electromagnética
- Fácil detección y eliminación de fallos
- Innovación

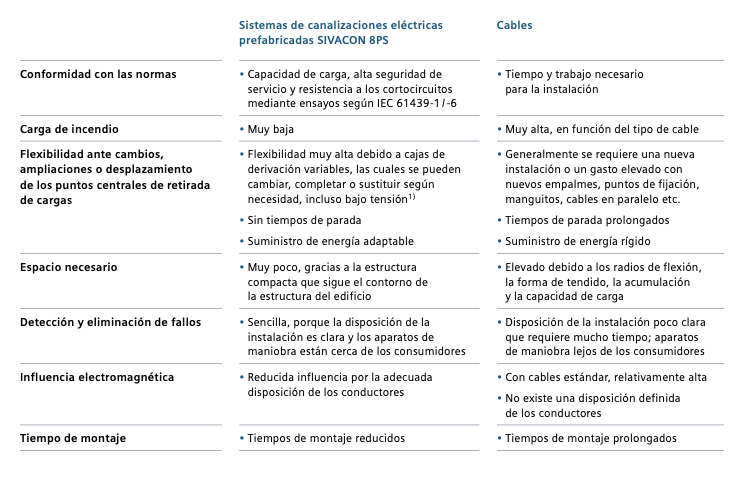

- Solución segura, compacta y flexible en comparación con cables
- Todo de una sola mano
- Soporte desde la planificación, pasando por la instalación, hasta el servicio
- Portafolio completo de 40 A a 8200 A
|
Más rápido, económico y transparente

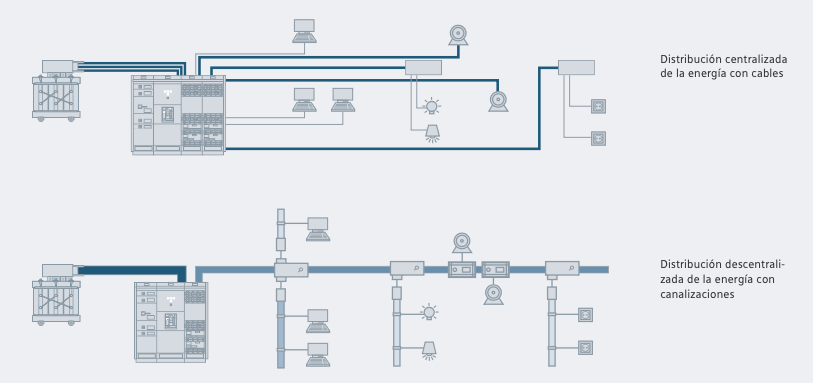

Con SIVACON 8PS, el planificador, el instalador y el cliente final se benefician por un igual de una serie de ventajas incorporadas. Gracias a una tecnología de sistema superior, esto ya comienza por los reducidos costes para la instala- ción de SIVACON 8PS, dado que los trabajos se pueden realizar de manera más rápida y sencilla. No es necesario malgastar el tiempo con trabajos de rutina, y la instalación puede entregarse lista para el servicio antes. Además, el diseño compacto de SIVACON 8PS ahorra espacio de montaje.
SIVACON 8PS incluye todo lo que se precisa para una ges- tión de energía eficiente al poder integrar en las cajas de derivación aparatos de medida y de maniobra con capaci- dad de comunicación que generan los datos necesarios. Además, la mejor asignación de los aparatos de maniobra a los consumidores ofrece una mayor transparencia de servicio y eliminación de fallos.
![](im paginas/im1_11.png)
![](im paginas/im1_12.png)
Buenas para los nuevos negocios: Soluciones prácticas
Más seguridad en cualquier ambiente
• Elevada resistencia a los cortocircuitos y carga mínima de incendio
Mayor flexibilidad
• Cajas de derivación flexibles y componentes modulares simplifican modificaciones y ampliaciones
Más campos de aplicación, más pedidos
• Un sistema, muchas oportunidades
Más perspectivas durante la planificación
• Modular – para una gran libertad de planificación
Más productividad para el cliente
• Ventaja de tiempo gracias a un fácil montaje del sistema

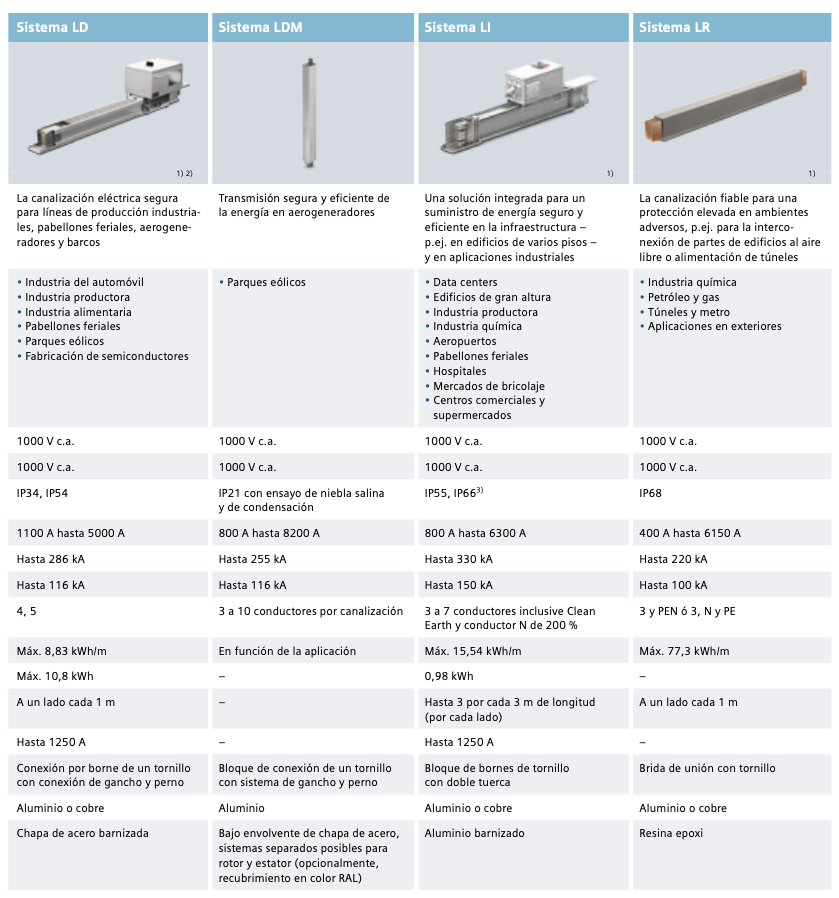

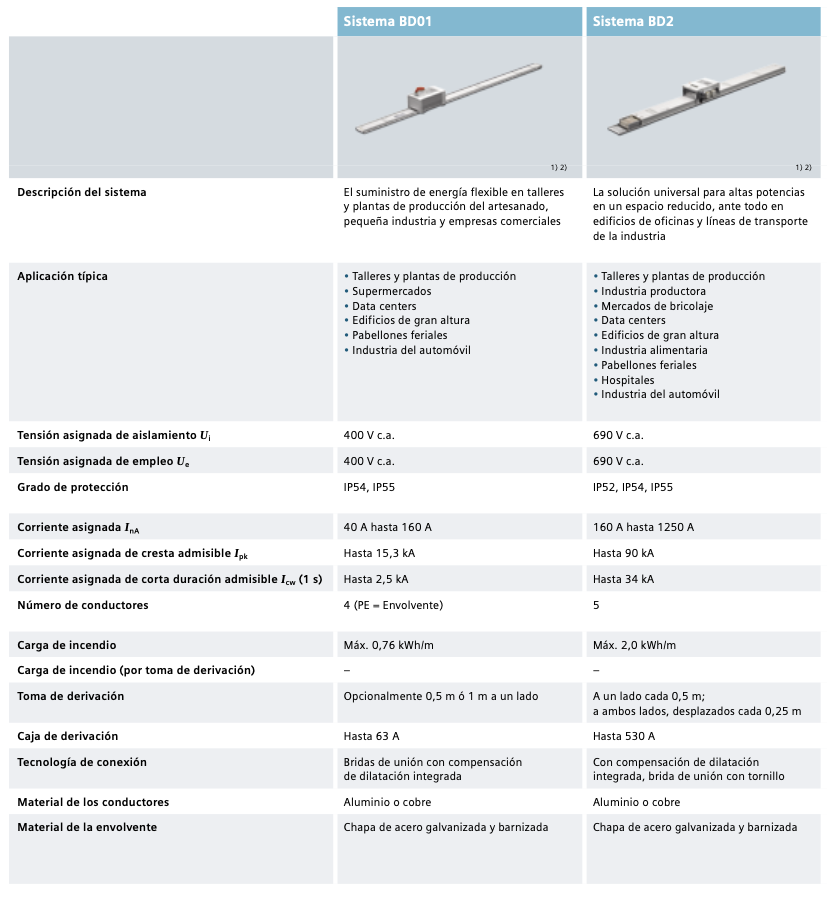

Sistemas para todas las industrias
Sistemas de canalizaciones eléctricas prefabricadas SIVACON 8PS
![](im paginas/im1_13.png)
![](im paginas/im1_14.png)

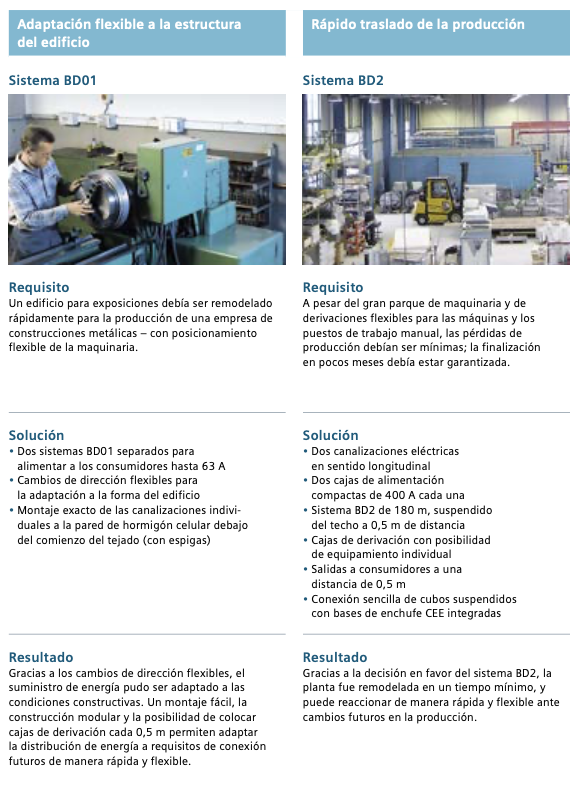

Aplicaciones en la práctica
![](im paginas/im1_15.png)
Electroducto - Soluciones de Distribución de Energía
La alternativa innovadora al cable
![](im paginas/im1_16.png)
Los Sistemas de Electroducto IEC de Siemens SIVACON 8PS transmiten y distribuyen la energía de manera segura y económica: del transformador a los distribuidores principales y los subdistribuidores hasta los consumidores, de 40 A a 8200 A. Con sus múltiples características innovadoras son una alternativa atractiva en comparación al cable convencional.

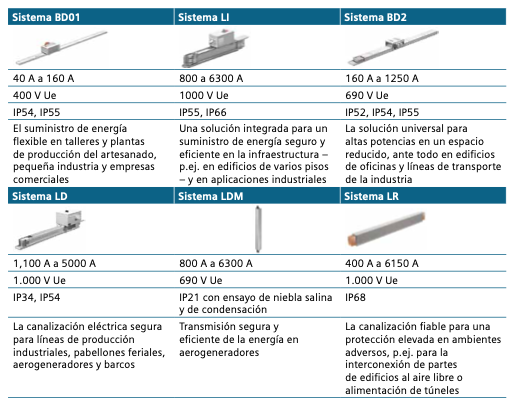

Con un total de seis diferentes Sistemas de Electroducto le ofrecen, según su necesidad, todo lo que actualmente requieren la transmisión y la distribución de energía.
Con los Sistemas de Electroducto SIVACON 8PS puede sumar puntos en la tecnología de edificios, cada vez más compleja, con una solución transparente y adaptable. Pero también en las aplicaciones industriales puede conseguir, de un modo especialmente rentable, un suministro de energía seguro y fiable. Tanto si es usted planificador, instalador o cliente, ¡benefíciese de manera sostenible con los Sistemas de Electroducto! Porque a pesar de las muchas diferencias existentes entre la industria y los edificios de gran altura, la pequeña industria y el artesanado o la turbina eólica: El resultado aporta siempre un valor añadido.
![](im paginas/im1_17.png)
Más seguridad en cualquier ambiente
- Elevada resistencia a los cortocircuitos y carga mínima de incendio
Mayor flexibilidad
- Cajas de derivación flexibles y componentes modulares simplifican modificaciones y ampliaciones
Más campos de aplicación, más pedidos
- Un sistema, muchas oportunidades Más perspectivas durante la planificación
- Modular – para una gran libertad de planificación
Más productividad para el cliente
- Ventaja de tiempo gracias a un fácil montaje del Sistema

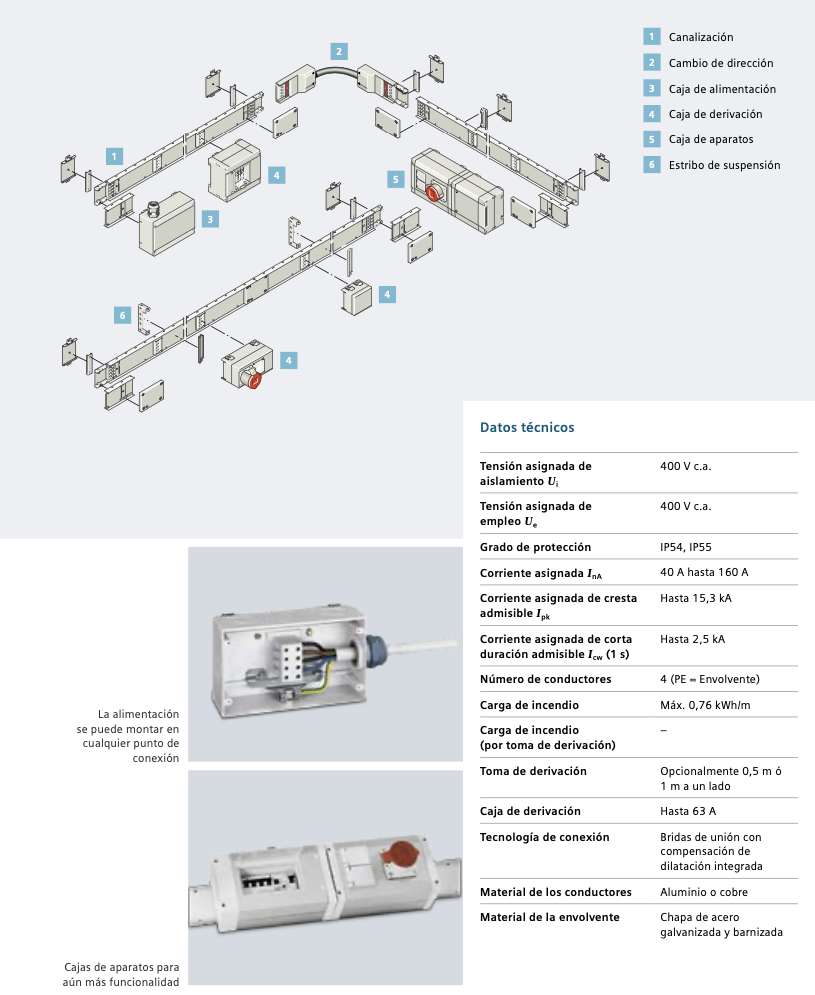

Suministro de energía seguro, adaptado a las necesidades
El sistema BD01 esta diseñado para aplicaciones de 40 A a 160 A. Se usa en el artesanado y en la industria para suministrar energía con seguridad
a pequeños consumidores o para la alimentación de un sistema de ilumi- nación. Es especialmente sencillo de planificar y garantiza un suministro flexible de la energía. Para las cajas de derivación, que se pueden suministrar precableadas y que también se pueden equipar de manera individual, existen numerosos accesorios, como aparatos de protección o combinaciones con bases de enchufe SCHUKO o CEE. Las cajas de derivación hasta 63 A, enchu- fables bajo tensión1), facilitan la modi- ficación o ampliación rápida y sencilla de la distribución de energía.
Montaje guiado y clara asignación de consumidores
La fiable tecnología de conexión mecánica y eléctrica mediante la asimetría de los puntos de conexión del sistema BD01 garantiza una insta- lación sin errores. Mediante las tomas y cajas de derivación codificables se pueden asignar claramente los consu- midores. El personal de servicio está protegido en gran medida por la colocación guiada de las derivaciones. Las tomas de derivación no se abren automáticamente hasta que no se colocan las cajas de derivación. Tan pronto como éstas vuelvan a retirarse, las tomas de derivación se cierran automáticamente.
Fácil planificación de una moderna estructura de red
Las cajas de derivación se pueden instalar en sistemas de todos los tamaños. Las alimentaciones se pue- den usar como alimentación inicial, final o central. Ambos conceptos facilitan tanto la planificación como el almacenamiento. Existen numerosos componentes que permiten adaptar el suministro de energía con flexibilidad a todas las estructuras de edificios mediante cambios de dirección en 3D.
HIGHLIGHTS
-
- Colocación a prueba de con- tacto con los dedos mediante apertura y cierre automático de la toma de derivación
- Facilidad de configuración y manejo gracias a las bridas de unión con compensación de dilatación integrada
- Protección fiable contra incendios mediante cortafuegos ensayado
- Adaptación flexible a todas las estructuras de edificios gracias a cambios de dirección en 3D
- Modificación o ampliación sencilla mediante cajas de derivación enchufables
- Tecnología de conexión mecánica y eléctrica fiable para una instalación sin errores gracias a la asimetría de los puntos de conexión
![](im paginas/im1_18.png)

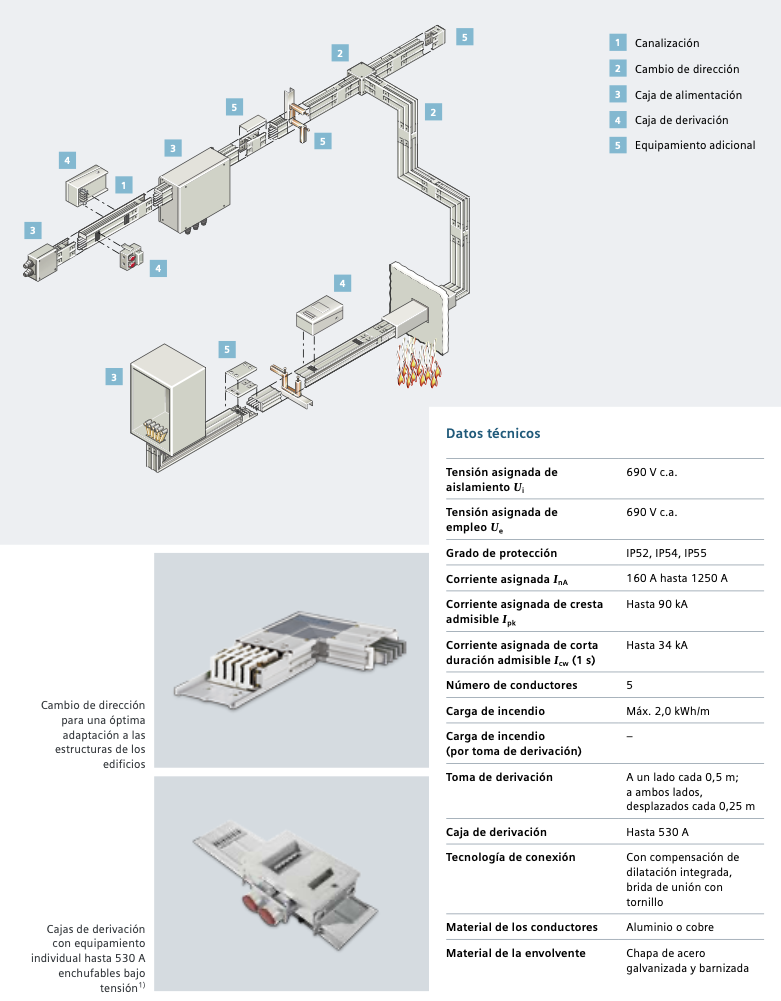

Funcionamiento seguro y protección fiable en caso de incendio
El sistema BD2 es especialmente adecuado para aplicaciones de 160 A a 1250 A con una elevada necesidad de seguridad. El cortafuegos ensayado y la resistencia funcional en caso de incendio aportan una gran seguridad, óptima para grandes edificios, aplica- ciones industriales y construcción naval. El sistema compacto convence no sólo por su comportamiento seguro en servicio, sino también por el reducido espacio que requiere. Además, también se puede usar para alimentar el sistema menor BD01.
Montaje sencillo y rápido con protección contra el acceso
La protección contra torsiones y el montaje guiado aumentan la seguri- dad durante la instalación del sistema. El bloque de terminales, que contiene una brida de unión con tornillo, permi- te con la compensación de dilatación integrada, un montaje sencillo y rápido.
Las tomas de derivación precintables protegen contra el acceso no auto- rizado. Además, numerosos compo- nentes para el cambio de dirección en 3D permiten una adaptación flexi- ble a la estructura del edificio corres- pondiente.
Mayor transparenciade servicio gracias a su capacidad de comunicación
El sistema de canalizaciones eléctricas prefabricadas BD2 con capacidad de comunicación, con su registro de consumidores, supervisión y conmuta- ción a distancia y su control de la iluminación aumenta la disponibilidad de la instalación y proporciona una mayor transparencia en su empresa.
HIGHLIGHTS
- Flexibilidad mediante dos tamaños hasta 1250 A con siete intensidades, con conductores de aluminio o de cobre
- Protección contra el acceso no autorizado mediante tomas de derivación precintables
- Adaptación flexible a todas las estructuras de edificios gracias al cambio de dirección en 3D hasta 800 A
- Alto nivel de seguridad en caso de incendio mediante cortafuegos ensayado y resistencia funcional
- Poco espacio necesario
![](im paginas/im1_19.png)

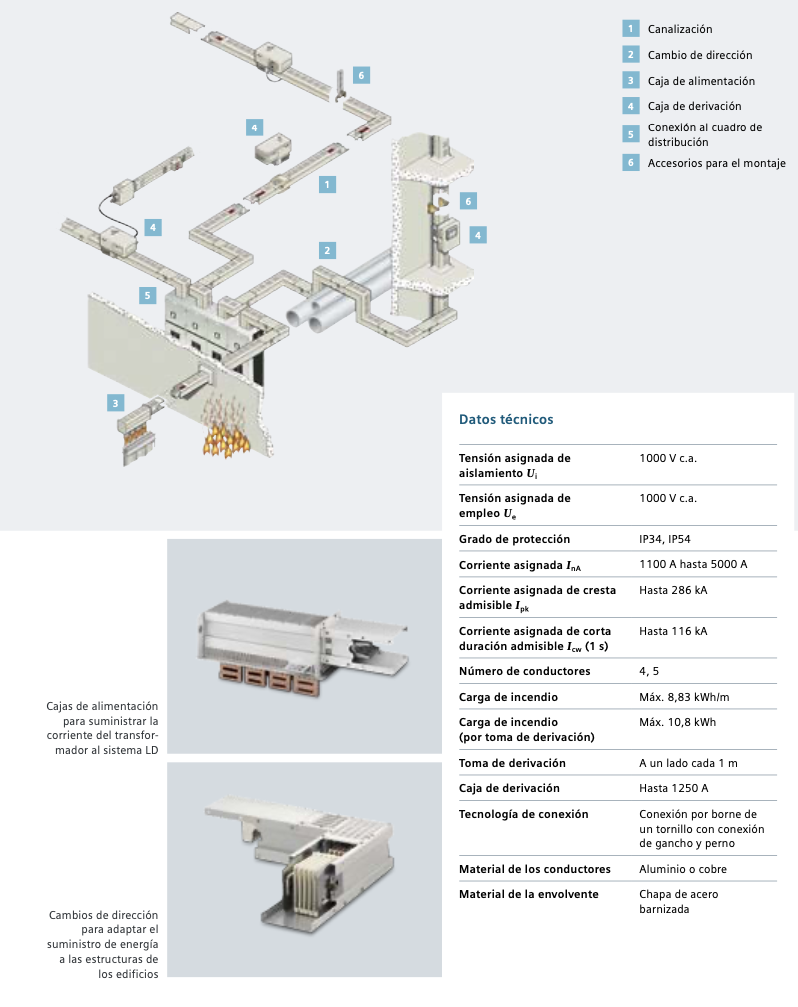

Transmisión fiable de la energía en caso de gran demanda energética
El sistema LD, de montaje rápido y seguro, cubre el rango de intensidades de 1100 A a 5000 A. Transmite y distribuye la energía entre el transfor- mador, el distribuidor principal y los subdistribuidores en plantas de pro- ducción con una gran demanda de energía, p.ej. para los trenes de solda- dura en la industria del automóvil.
Más seguridad a mayor distancia
Una barra de PE separada aumenta la sección de los conductores de protección, garantizando una baja impedancia en caso de defecto. Permite la instalación de canalizacio- nes más largas y una activación segura del aparato de maniobra incluso con largos recorridos de corriente. Ade- más, las cajas de derivación con inte- rruptores automáticos de hasta 1250 A aumentan la disponibilidad de la distribución de energía.
Numerosas posibilidades de uso con una alta resistencia a los cortocircuitos
La distribución de energía se puede planificar de forma fiable y sencilla
en base a la conexión con verificación de diseño a los cuadros de distribución SIVACON S8 y la conexión segura a los transformadores. Con la gran resisten- cia a los cortocircuitos en un diseño compacto, se descubren muchos campos de aplicación. El recubrimien- to de resina epoxi de los conductores ofrece una protección adicional contra el agua (apta para rociadores) para el sistema ventilado (IP34).
HIGHLIGHTS
-
- Planificación fiable y sencilla mediante conexión segura a cuadros de distribución SIVACON S8 y transformadores
- Protección adecuada contra el agua (apta para rociadores)
- Óptimo también para una gran demanda de corriente; cajas de derivación de hasta 1250 A
- Elevada resistencia a los cortocircuitos
- Infraestructura rentable gracias a la estructura compacta
- Alto nivel de seguridad mediante cajas de derivación resistentes a los arcos internos
![](im paginas/im1_20.png)
-

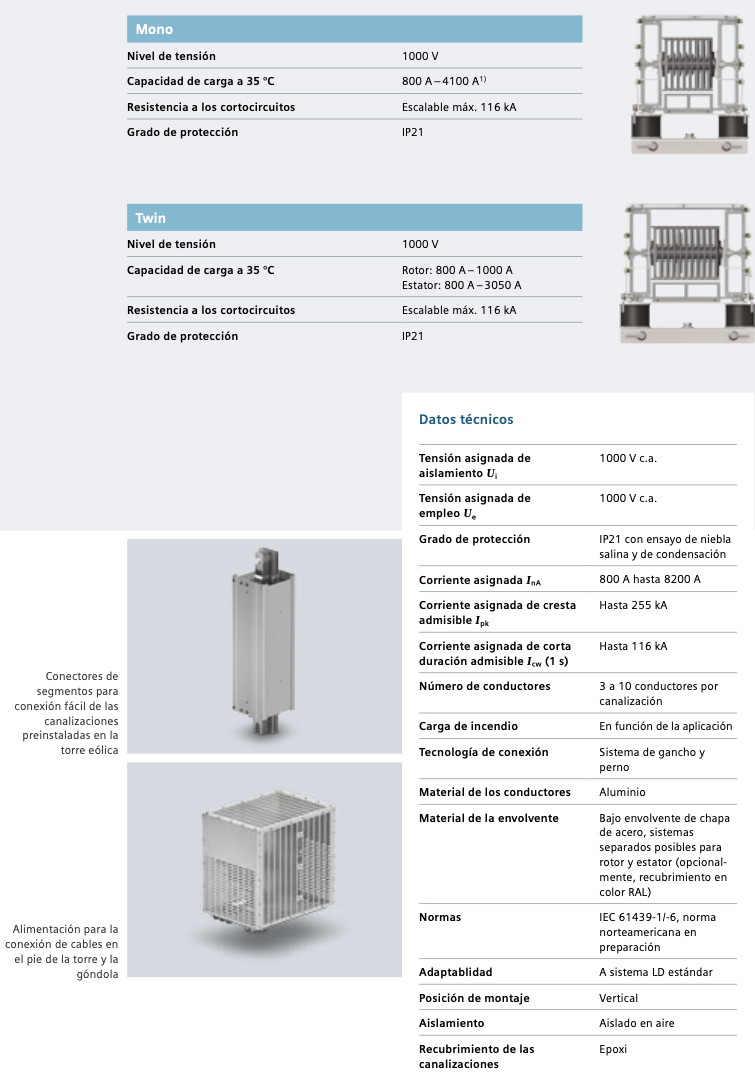

Probada contribución para una distribución de energía sostenible
La energía eólica es cada vez más importante en relación con una gene- ración de energía sostenible. Al mismo tiempo, los fabricantes de aerogenera- dores están expuestos a una presión de costes que crece constantemente: Sus instalaciones deben transmitir la corriente generada de forma segura, fiable y rentable. Con el probado sistema de canalizaciones eléctricas prefabricadas LD, durante más de una década Siemens ha podido ganar experiencia en la transmisión segura
y fiable de la energía entre la góndola y el pie de la torre de innumerables aerogeneradores.
Solución específica para el cliente
El sistema LDM, desarrollado especial- mente para las necesidades de los aerogeneradores, se basa en esta experiencia, y la complementa con un diseño particularmente modular. De este modo, a los fabricantes de aerogeneradores se les puede ofrecer una solución específica para cada tarea.
Solución eficiente
El sistema de canalizaciones eléctricas prefabricadas LDM cumple con las normales actuales IEC 61439-1/-6,
y por eso es especialmente fiable y seguro. Con su verificación de diseño ofrece, en comparación con cables, características eléctricas y mecánicas definidas, es libre de halógenos y convence por su reducida carga de incendio. Su diseño compacto, la tecnología de conexión de bajas pérdidas, los elementos de canaliza- ciones eléctricas preinstalados, el empleo optimizado de materiales y la posibilidad de reutilización hacen que la planificación, la instalación,
la puesta en servicio y el desmontaje sean especialmente económicos.
HIGHLIGHTS
- Sistema modular para requisitos individuales del cliente
- Impedancias predefinidas y características técnicas estipuladas
- Instalación eficiente
- Canalizaciones eléctricas compactas, libres de mantenimiento
![](im paginas/im1_21.png)

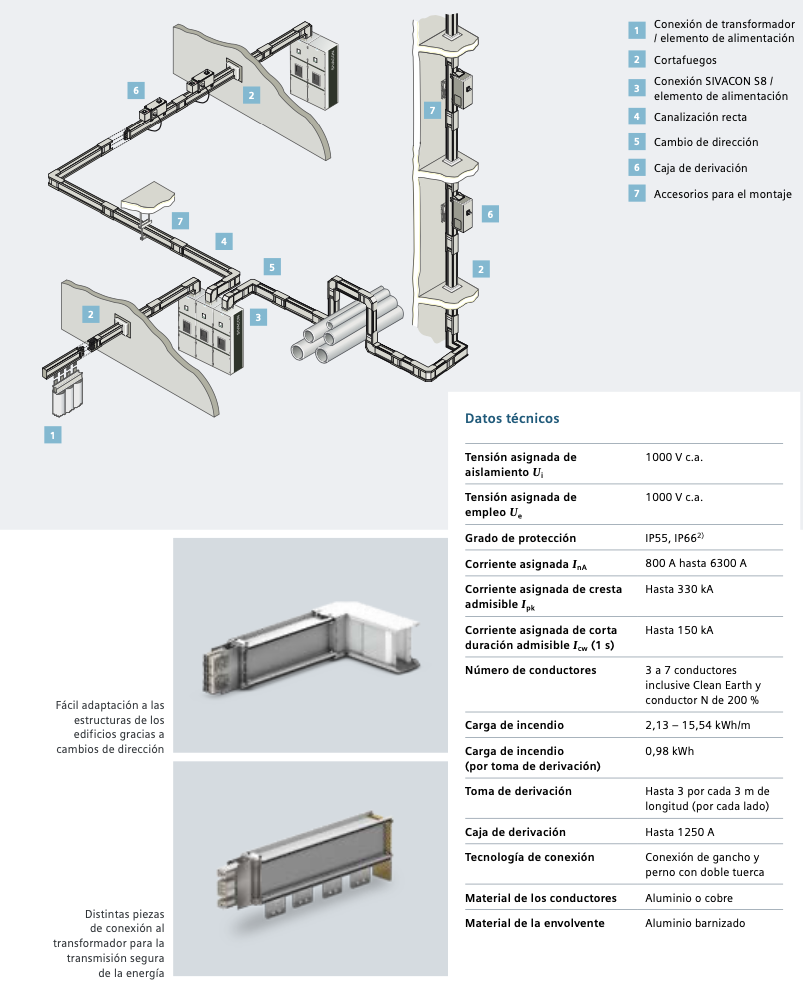

Funcionamiento fiable
El sistema LI es especialmente indicado para aplicaciones de 800 A
a 6300 A en las que se deben transmi- tir con flexibilidad grandes cantidades de energía por largos trayectos dentro de la infraestructura – p.ej. en edifi- cios de varios pisos – así como en aplicaciones industriales. Gracias a su estructura compacta en sándwich, el sistema facilita una transmisión de energía con reducida caída de tensión. El sistema LI puede funcionar a plena carga con temperaturas de hasta 40 °C sin pérdidas de potencia.
Seguro para las personas y la instalación
El sistema LI ofrece una gran selección de canalizaciones y de cajas de deriva- ción con verificación de diseño según las normas actuales IEC 61439-1/-6, y por eso facilita una alta seguridad para las personas y para la instalación. Además, los cortafuegos del sistema LI han sido verificados según las clases deresistenciaalfuegoEI90yEI120 según EN 1366-3 para cumplir las disposiciones de construcción según Norma Europea.
Integrado y seguro para el futuro
Características técnicas innovadoras como p.ej. cajas de derivación con aparatos de medida y aparatos de maniobra con capacidad de comunica- ción permiten una gestión de energía moderna según ISO 50001 – cum- pliendo al mismo tiempo los requisitos actuales para una mayor eficiencia energética.
Eficiente y flexible en la planificación y el funcionamiento
La estructura compacta del sistema LI facilita su integración en edificios estrechos para realizar una infraestructura rentable. Diferentes configuraciones de conductores, cajas de derivación modulares con interruptores automáticos o interruptores-seccionaores-fusibles, o con varios cambios de dirección hacen posible un diseño
flexible de su suministro de energía. Adicionalmente, las cajas de derivación hasta 1250 A, que pueden ser conectadas a canalizaciones bajo 1) tensión ,permitenmodificaciones/adaptaciones fáciles durante el funcionamiento.
HIGHLIGHTS
- Alto grado de protección IP55, IP66 para transmisión de energía
- Cortafuegos verificado según la Norma Europea EN 1366-3
- 180 minutos de resistencia al fuego de acuerdo a la norma IEC 60331-11/-21
- Solución integrada, eficiente y segura para el futuro mediante la integración de aparatos de medida en solu- ciones de gestión de energía según ISO 50001
- Infraestructura rentable gracias a la estructura compacta en sándwich
- Montaje fiable gracias a una conexión de gancho y perno
![](im paginas/im1_22.png)

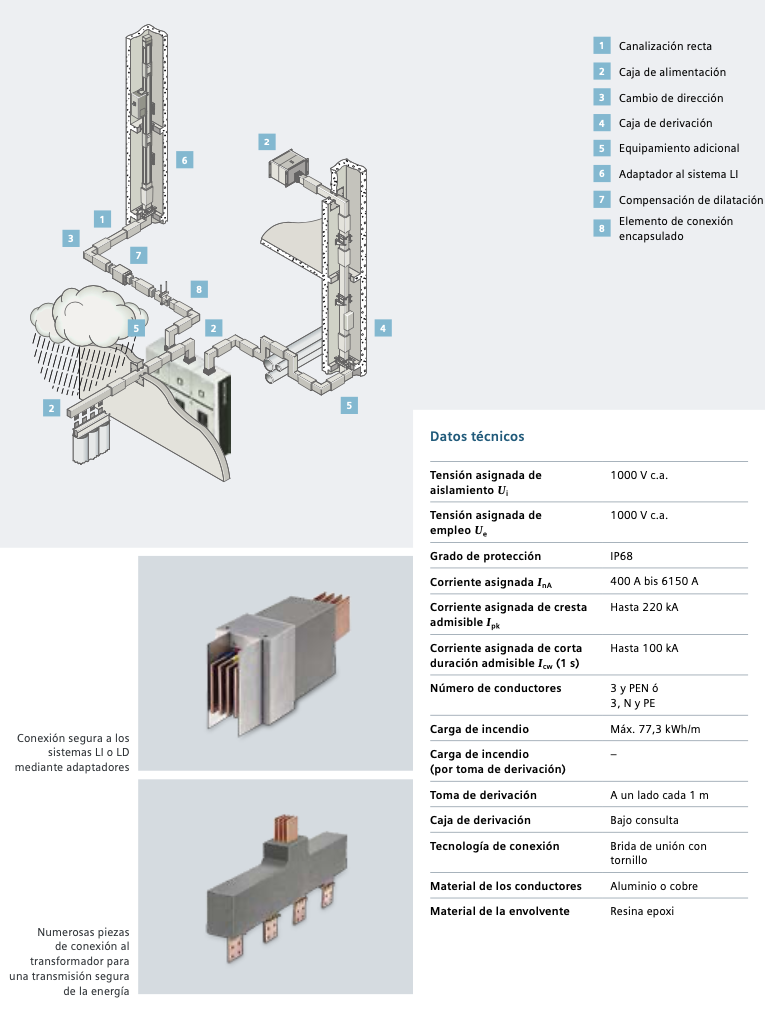

Sistema LR
Para las condiciones ambientales más adversas
Gracias a su envolvente de resina epoxi colada, con un alto grado de protección IP68 y con una elevada resistencia a los cortocircuitos, el sistema LR garantiza una transmisión fiable de la energía incluso bajo condi- ciones ambientales adversas. No le afectan los factores relacionados con el medio ambiente, como la humedad del aire o las atmósferas corrosivas o salinas.
Transmisión flexible de la energía en interiores y exteriores
Este robusto sistema se puede tender en aplicaciones de 400 A a 6150 A según necesidad, en posición plana, de canto, vertical u horizontal. Con ángulos, conectores y piezas en T para los cambios de dirección se puede lograr una adaptación óptima a las condiciones constructivas, ocupando poco espacio. El sistema LR también es ideal para su uso en exteriores.
Consistencia de los sistemasde canalizaciones eléctricas prefabricadas para altas corrientes
El sistema LR se puede montar de forma rápida y sencilla gracias al bloque de bornes de tornillo. Es consistente y se puede conectar fácilmente con el sistema LI y el sistema LD para aplicaciones en interiores.
HIGHLIGHTS
- Indicado para aplicaciones en exteriores gracias al alto grado de protección IP68
- Alta resistencia contra sustancias químicas y estabilidad mecánica gracias a la envolvente encapsulada de resina epoxi colada
- Alta flexibilidad y consistencia gracias a la conexión integrada a los sistemas LI y LD
- 180 minutos de resistencia al fuego de acuerdo a la norma IEC 60331-11/-21
- Transmisión de energía flexible con poca demanda de espacio gracias a diferentes cambios de dirección
![](im paginas/im1_23.png)
|
|
