SUPRESOR DE PICOS - Marca Eaton Innovative Technology
Invertir en sistemas de protección no es una opción. ¡Es una necesidad!
Existen muchos términos para describir perturbaciones temporales de sobrevoltaje en la línea de suministro eléctrico, como pueden ser picos de voltaje y transitorios. Estos disturbios se pueden contrarrestar con el supresor de picos de voltaje (TVSS – Transient Voltage Surge Supressors) fabricados por Innovative Technology de Eaton Electrical. Si has experimentado cualquiera de los siguientes problemas en tu fábrica o negocio: -Mal funcionamiento de equipo
-Pérdida o corrupción de datos
-Comportamiento errático de equipos
-Gastos excesivos en reparaciones y refacciones
-Paros frecuentes de producción
-Daños por descargas eléctricas atmosféricas (rayos)
…I.T. puede mostrarte como puedes proteger tus activos

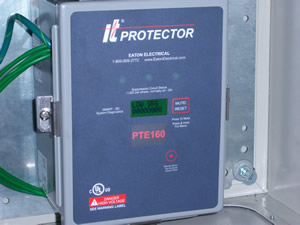

Al aplicar sistemáticamente los Dispositivos de Protección contra Picos (SPD – Surge Protection Devices) de Eaton Innovative Technology en puntos estratégicos a través de tu negocio, el Sistema de Escudos de I.T. protege todo tu equipo eléctrico y electrónico. |
|
Aplicaciones de TVSS
Cada aplicación de TVSS (Supresor de Picos) es única y depende de la sensitividad del equipo, de lo crítico del proceso que se está protegiendo, la ubicación de los conductores y de los equipos de suministro eléctricos, entre otros factores.

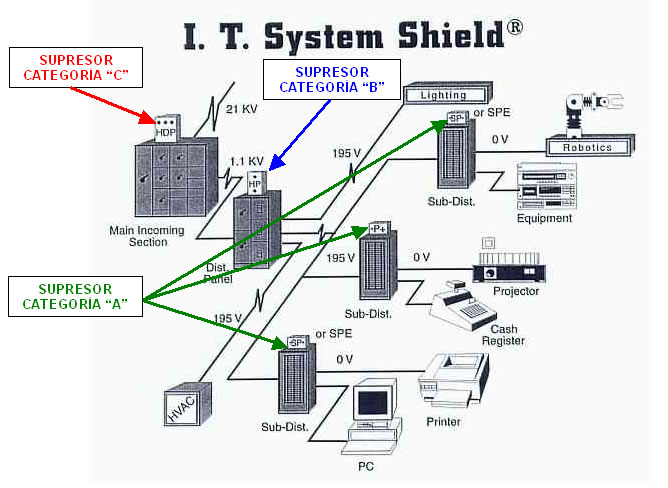

El sistema de escudos ofrece una protección total de sus instalaciones. Protege todo equipo eléctrico y electrónico, desde motores poderosos hasta sofisticados controles de iluminación y controladores sensitivos basados en computadoras. Con el sistema de escudos la protección empieza desde los tableros de potencia de entrada y se extiende a los sistemas de suministro, centros de carga, puntos de uso, y hasta equipo individual.
Sistemas de Escudos IT
APLICACIONES ESPECIALES
Protección de Cargas Críticas y Circuitos Individuales
Frecuentemente, cargas sensitivas basadas en microprocesadores comparten circuitos con equipo generador de transitorios, como pueden ser fuentes de poder tipo conmutada, sistemas de aire acondicionado, controles de procesos, tableros de alumbrado, y cargas de demanda no lineales. Es muy común tener controles sensitivos de bajo voltaje, como PLCs o variadores de frecuencia, conectados al mismo circuito del equipo que están controlando.
Los efectos acumulativos de picos de voltaje repetitivos pueden causar una rápida degradación de las tarjetas de circuitos, falla prematura de equipo, y un incremento en los costos de mantenimiento.
Protección de Datos / Telecomunicaciones
Desde pozos petroleros hasta oficinas, comunicaciones modernas y equipo de monitoreo son vitales para la operación sin problemas de una organización. La pérdida de datos debido a fallas en dispositivos, tales como celdas de carga, dispositivos telefónicos y de redes, equipo para automatización de procesos, video cámaras, etc., pueden causar una gran variedad de problemas.
La necesidad de protección contra picos de voltaje en equipos sensitivos de datos y telecomunicaciones nunca ha sido tan grande. A través de Innovative Technology, Eaton ofrece una gran variedad de protecciones para equipo de datos y telecomunicaciones, diseñados para proteger absolutamente todo desde sensores con lazos de corriente de 4-20 mA hasta circuitos de video de 1.5 GHz.
Dispositivos de Protección contra Sobretensiones Eléctricas (DPS) (TVSS o SPD)
Protección contra “Picos Eléctricos”
Preguntas que ya son comunes en México
- ¿Por qué los focos ahorradores no duran lo que el fabricante me indica? (10,000 hrs., 8,000 hrs, etc.).
- ¿Por qué mi laptop se descompuso apenas pasada su garantía?
- ¿Por qué no me hicieron valida la garantía en mi nueva pantalla LCD? (La dañó un disturbio en la red eléctrica)
- ¿Por qué se descompuso mi sistema de audio nuevo si lo tenía conectado a un regulador?
- ¿Por qué se descompuso mi Video Juego en la pasada temporada de lluvia si lo tenía conectado a un multicontacto?
- ¿Por qué el servidor de mi empresa se fastidio si lo tenía protegido con un UPS?
- ¿Por qué salen tan “malos” los nuevos sistemas de iluminación?
- En pocas palabras ¿Por qué se descomponen tan fácil mis aparatos electrónicos?
UNA SOLA RESPUESTA
- Porque la gran mayoría de Casas, oficinas, comercios, etc. en México, NO tienen instalado un Dispositivo de Protección contra Picos Eléctricos (DPS).

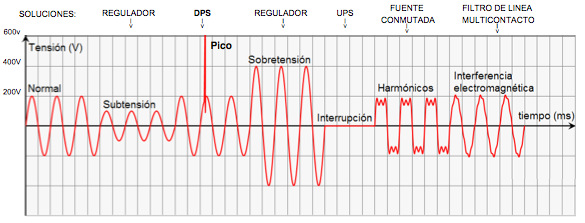

Disturbios en sistemas eléctricos y soluciones
Evolución equivale a una mayor sensibilidad
Con la evolución de los equipos electrónicos la sensibilidad de dichos equipos a disturbios eléctricos es mayor, necesitando cuidados especiales en la elaboración y ejecución de las instalaciones eléctricas.
CAUSAS DE LOS PICOS ELÉCTRICOS

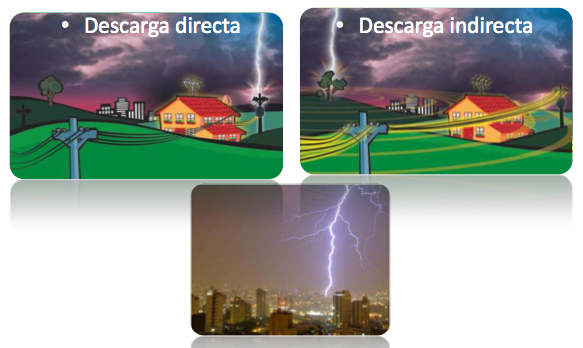

Descargas Atmosféricas (Rayos)
Disturbios eléctricos que son comunes (apagones, variaciones de voltaje, encendido de motores, etc.)
SOLUCIÓN: DPS contra daños en la electrónica
El uso de DPS elimina el daño causado por las sobretensiones (picos) en la electrónica y , en promedio, costará tan sólo 4% o menos del valor del equipo o pérdida causados por su falta de disponibilidad o compostura.

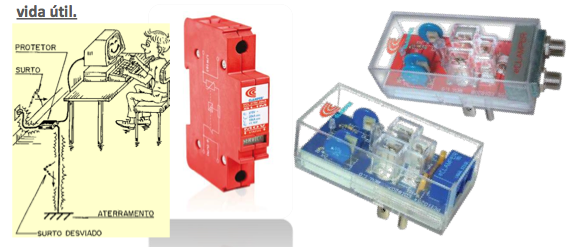

Al NO usar DPS en nuestra instalación eléctrica, corremos el riego del daño de nuestros equipos electrónicos o la degradación de los mismos acortando su vida útil.
INSTALACIÓN DE LOS DPS

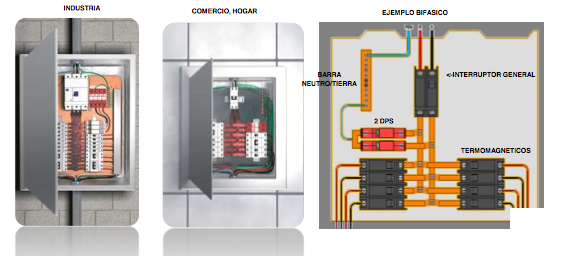

Debemos utilizar 1 Supresor de picos para cada fase. Los centros de carga (tablero) son mono, bi o trifásicos. Resumen: utilice 1, 2 o 3 Supresores de picos acorde a la cantidad de fases del tablero.
Un Supresor de picos por fase después del interruptor general. Conectado en “paralelo” siendo que un lado del DPS es conectado a la fase y el otro conectado al neutro.
Su instalación, normalmente, requiere los servicios de un electricista.

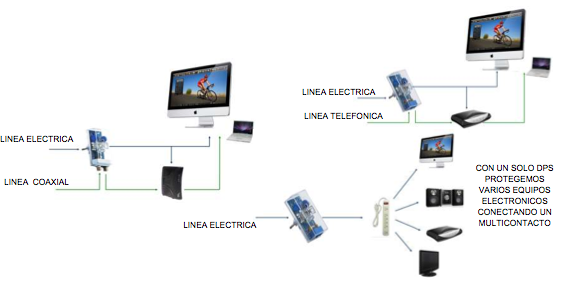

En forma individual para cada equipo electrónico, teniendo protección en la línea eléctrica o en línea de comunicación o en ambas líneas.
La protección a los equipos electrónicos aumenta, si es instalado DPS en el centro de carga (tablero) y a cada equipo electrónico. Es decir, puede usar la protección puntual o la protección general, pero la mejor protección es usando las dos.
¿Sus equipos están protegidos?
Filtros de línea, multicontactos y reguladores NO protegen contra sobretensiones transitorias.
Los multicontactos en México se dicen “supresores de picos” pero eliminan o atenúan solo ruidos de radiofrecuencia e interferencias electromagnéticas (picos pequeños), es decir, son filtros de línea. Y para el buen funcionamiento de estos es requerida la tierra física en la instalación eléctrica (pin redondo en la clavija).
Los reguladores funcionan para minimizar variaciones lentas y pequeñas de tensión en la red.
Los DPS Clamper tienen el exclusivo SLFP que significa la tecnología que proporciona protección efectiva aún sin tierra física.
|
