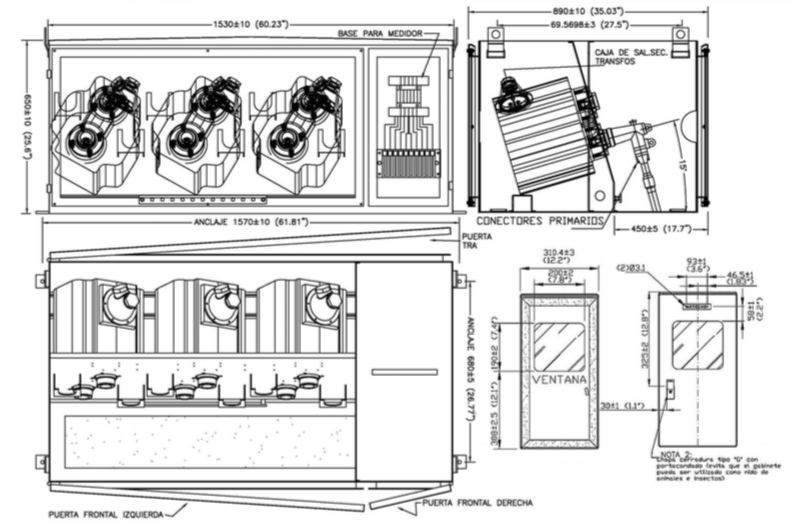

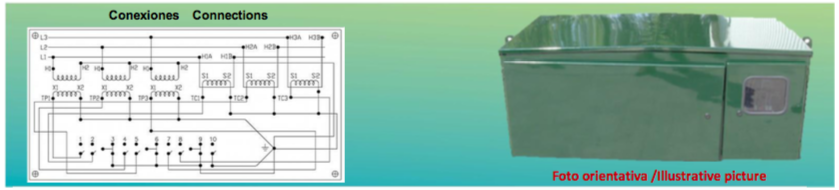

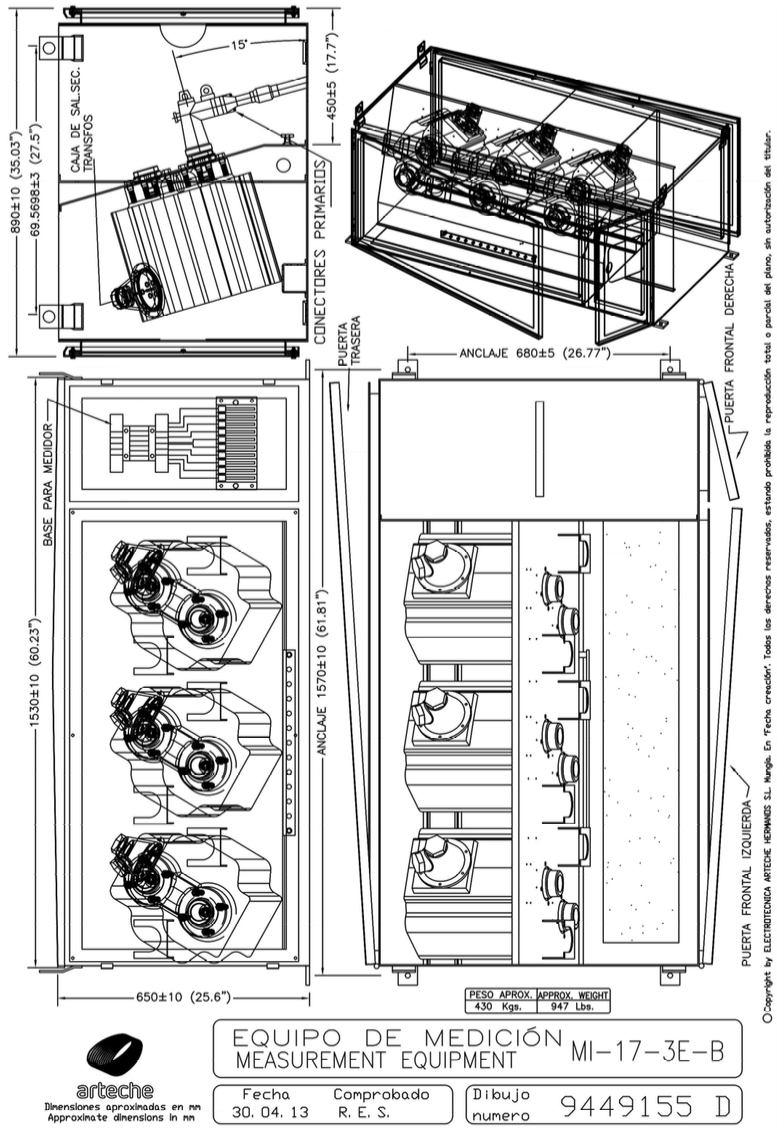

Equipo de medición: MI-17-3E-B

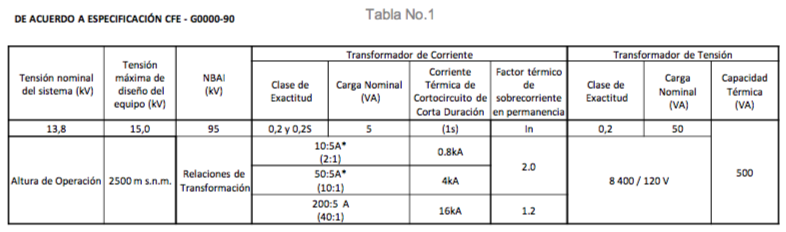

El MI-17-3E-B es un ECMS - 3E - 13.8 - 8400/120- (ver tabla No.1); y cumple con la Especificación CFE G0000-90.
El Equipo de medición para media tensión tipo pedestal para distribución subterránea. Consiste de un gabinete sellado con dos frentes, que envuelve y protege todos los elementos del mismo.
Frente A) Comprende las secciones cables y equipo de medición.
Sección Cables: esta parte del gabinete contiene la entrada y salida de los cables de potencia.
Sección Equipo de Medición: esta parte del gabinete tiene alojada la base para el medidor tipo enchufe para 13 terminales, 20 A.
Frente B) Comprende la parte del gabinete donde se encuentra el acceso a los transformadores combinados de medida.
El Equipo Combinado de Medición formado por tres Transformadores Integrados de Medición modelo KCB-17 B montados en el interior del gabinete, con caja de conexiones hermética que impide la entrada de humedad, cada uno de los Transformadores Integrados de Medición está formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio interior, aislamiento interior tipo seco, aislamiento exterior sintético metalizado, frecuencia de 60 Hz, clase de aislamiento 15 kV, para usarse en sistemas de 13,8 kV, nivel básico de aislamiento al impulso (NBAI) de 95 kV, altitud de operación de 2500 m s.n.m., cumple lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 8400/120 V (70:1), clase y carga de exactitud 0,2 y 50 VA, capacidad térmica 500VA.
* Transformador de Corriente relación de transformación (ver tabla No.1) , clase y carga de exactitud 0,2 y 5 VA (disponible también en 0.2S y 5 VA por requerimiento de cliente); factor térmico de sobrecorriente en permanencia (ver tabla No. 1) el cual está marcado en la placa de datos.
Características Electricas:

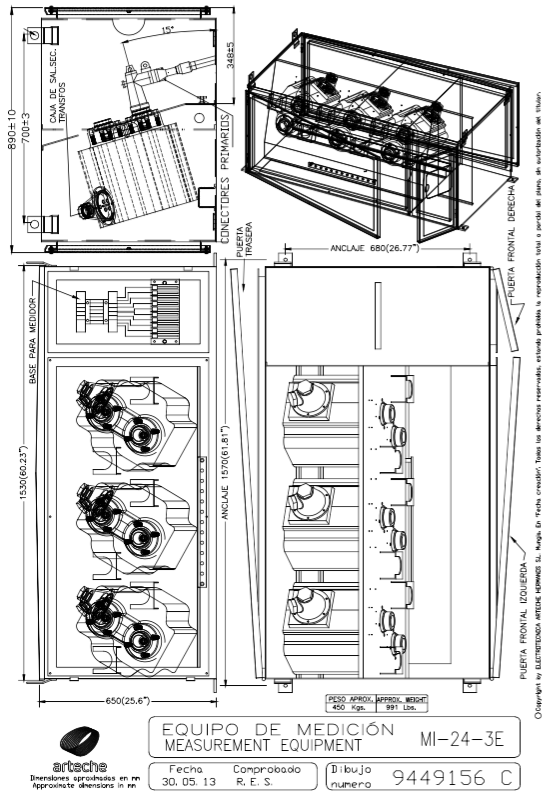

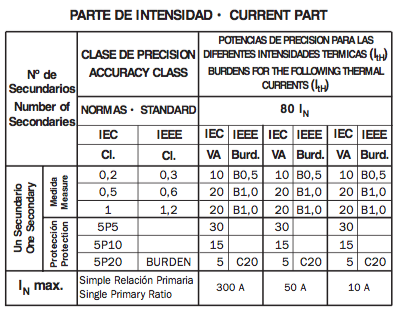

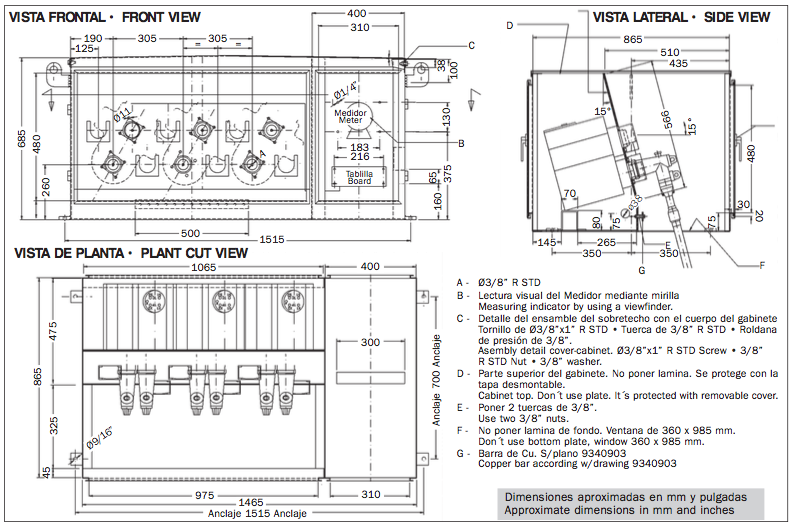

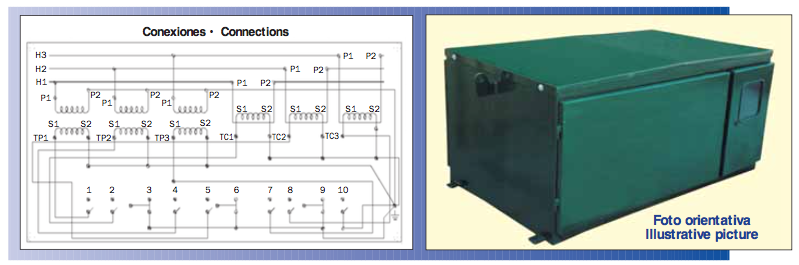

Equipo de medición MI-24-3E
Conjunto formado por transformadores de intensidad y tensión independientes (combinados). Para servicio interior aislamiento seco. Partes activas moldeadas en resina, envolvente exterior metalizado (frente muerto). Cada transformador está unido a la estructura metálica del conjunto que incluye bornes secundarios, con sus conexiones eléctricas correspondientes. Los bornes primarios pueden ser como los representados en la figura o mediante complementos estudiados según sea el caso. Su mantenimiento es prácticamente nulo. Construibles bajo normas UNE, CEI, IEEE. Otras normas o características especiales bajo consulta.
Características eléctricas:
- Tensión nominal de aislamiento (24kV)
- Tensión máxima de servicio (24kV)
- Frecuencia de utilización (60/60Hz)
- Tensión de ensayo a frecuencia industrial (durante 1 min)
- Entre primario y secundario (50 kV)
- Entre secundario y masa (3kV)
- Tensión inducida a 120 Hz (kV máximos)(tensión) 50
- Ensayo impulso tipo rayo (125 kV cresta)
- Intensidad primaria máxima (200A)
- Simple Relación Primaria •Intensidad secundaria (bajo pedido 1 ó 2 A) 5
- Número de secundarios máximo 1
- Tensiones secundarias
- Medida (V)
100:√3 110√3 120:√3 115 or 120
- Tension residual
- Arrollamientos secundarios máximo 1
Características mecánicas:
- Peso aproximado 280 kg/617 Lbs
- Bornes primarios de latón, con tornillo de acero (zincado y bicromatado).
- Conexión a tierra con barra de cobre
- Bornes secundarios de TP y TC independientes y conectados entre sí y a la caja de bornes central y a la tablilla de 13 contactos (receptora del medidor).
- Todos los elementos metálicos están debidamente pintados contra la corrosión.
- Otras características, bajo consulta.
Prestaciones

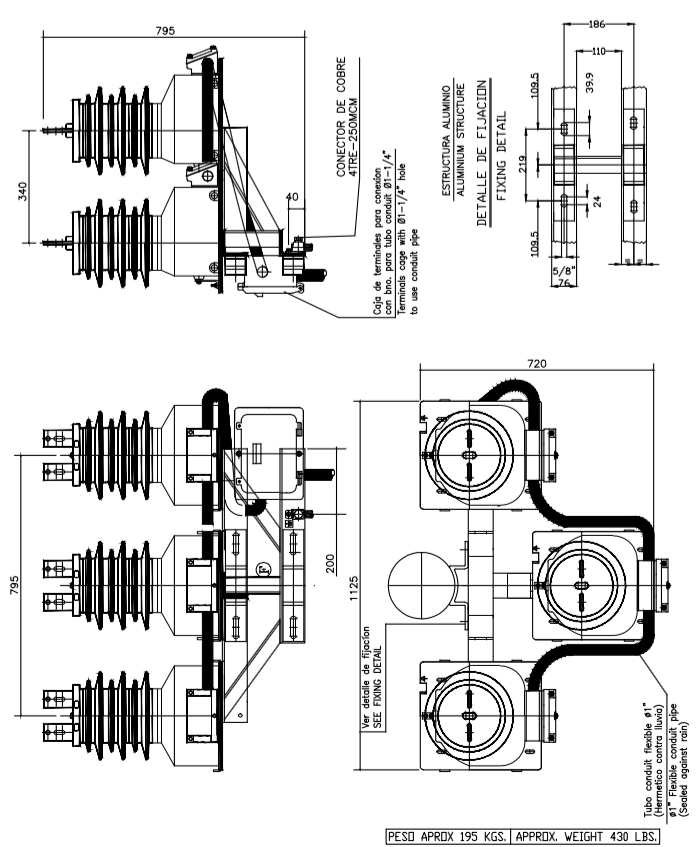

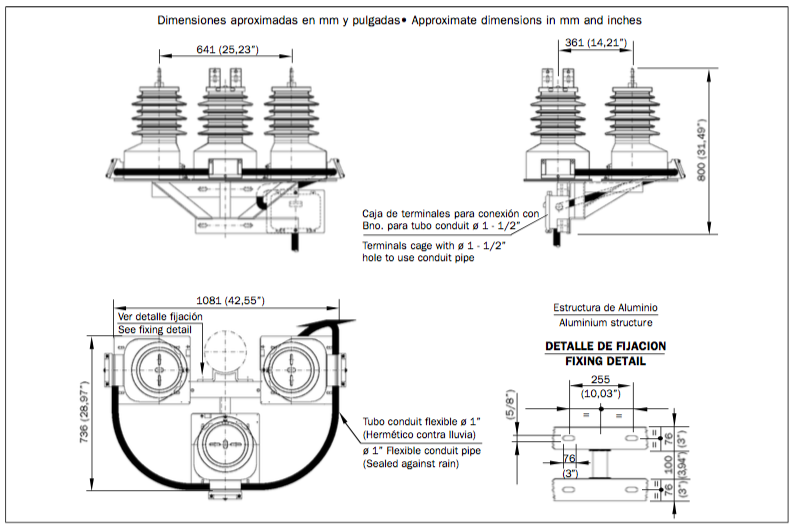

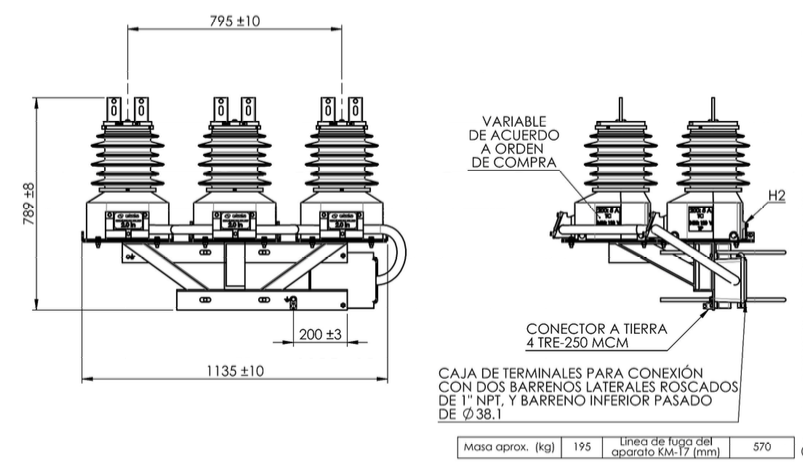

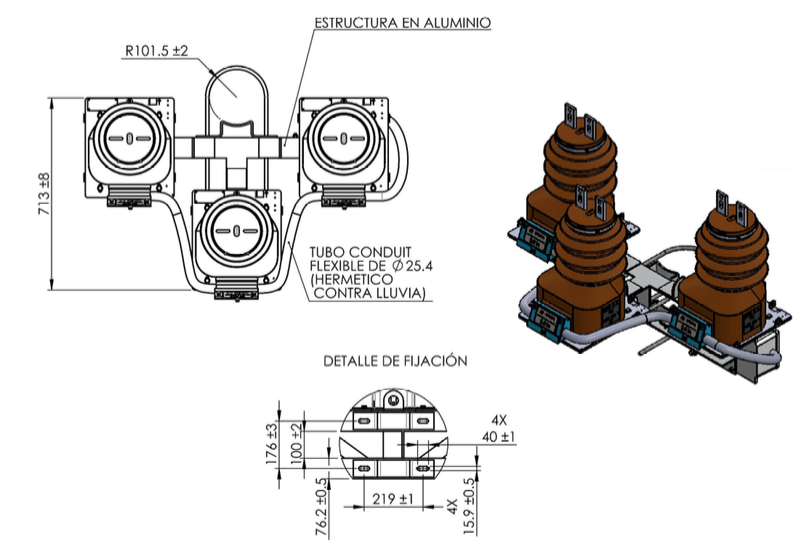

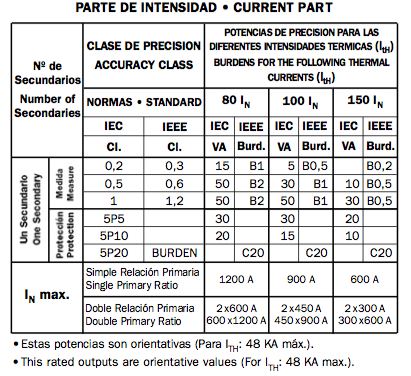

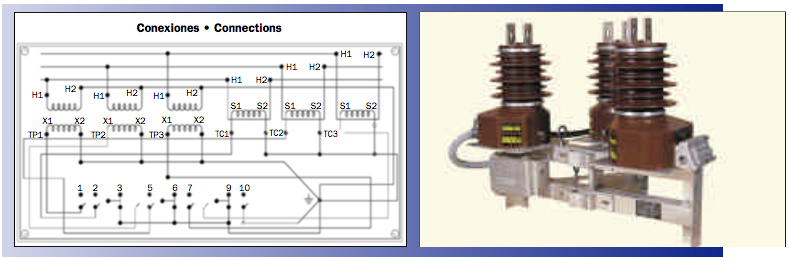

Equipo de medición: MK-17
Conjuntoformado portransformado resdeintensidad y tensión dependientes (combinados). Para servicio exterior aislamiento seco. Partes activas moldea- das en resina, envolvente exterior en resina cicloalifática. Gran línea de fuga. Cada transformador está unido a la estructura metálica del conjunto que comprende una amplia caja de bornes secundarios, con sus conexiones eléctricas correspondientes. Los bornes primarios pueden ser como los representados en la figura o mediante complementos estudiados según sea el caso. Su mante- nimiento es prácticamente nulo. Construibles bajo normas UNE, CEI, VDE, IEEE. Otras normas o características especiales bajo consulta.
Características eléctricas
- Tensión nominal de aislamiento (17.5 kV)
- Tensión máxima de servicio (17.5 kV)
- Frecuencia de utilización (50/60 Hz)
- Tensión de ensayo a frecuencia industrial (durante 1 min)
- Entre primario y secundario (38 kV)
- Entre secundario y masa (3kV)
- Tensión inducida a 120 Hz (38 kV máximos)(tensión) •
- Ensayo impulso tipo rayo (95 kV cresta)
- Intensidad primaria máxima (A)
- Simple Relación Primaria 1200
- Doble Relación Primaria 2x600
- Intensidad secundaria (bajo pedido 1 ó 2 A)
- Número de secundarios máximo 5
- Tensiones secundarias 1
- Medida (V)
- Tension residual 100:3 110:3 or 120:3
- Arrollamientos secundarios máximo 1
- Sobreintensidad/tensión admisible en permanencia (IN / UN) 1,2
Características mecánicas
- Peso aproximado 200 kg/440 lb
- Bornes primarios de latón, con tornillo de acero (cincado y bicromatado).
- Borne de tierra de acero (cincado y bicromatado)
- Bornes secundarios alojados en cajas metálicas estancas, conectadas entre sí y a la caja de bornes central por tubo flexible.
- Todos los elementos metálicos están tratados contra la corrosión.
- Otras características, bajo consulta.
Prestaciones

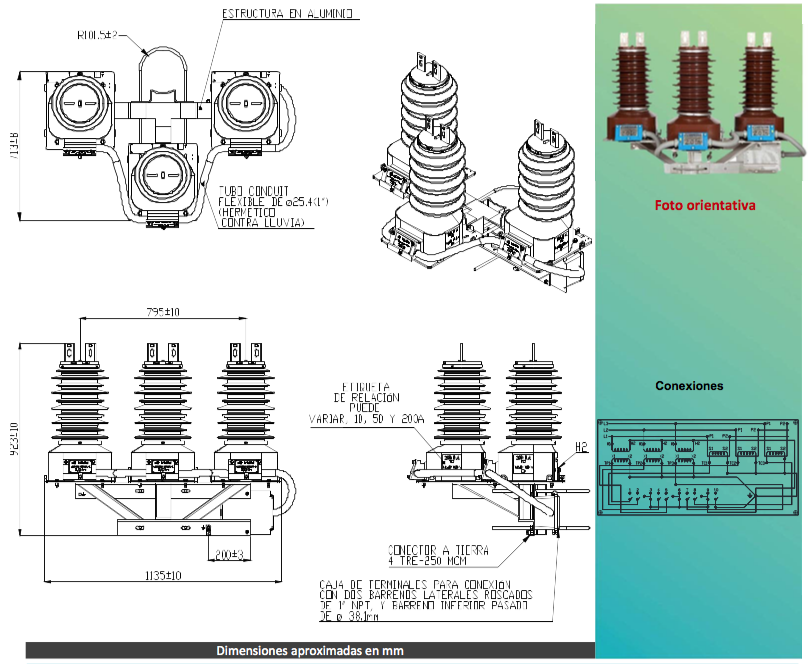

Equipo de medición: MK-24

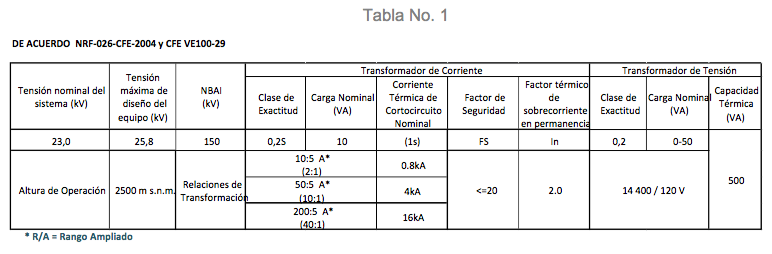

El MK-24 es un ECM - 3E - 23 - 14400/120 - ver tabla No. 1; cumple con la Norma de Referencia NRF-027-CFE-2010, Especificación CFE VE100-29 y CFE 54000-56.
Equipo Combinado de Medición formado por tres Transformadores Integrados de Medición KM-24 montados sobre estructura metálica con caja para tablilla de pruebas en terminales secundarias para verificación en campo, cada uno de los Transformadores Integrados de Medición está formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio exterior, aislamiento tipo seco, frecuencia de 60 Hz, tensión máxima de diseño del equipo 25.8 kV, para usarse en sistemas de 23 kV, nivel básico de aislamiento al impulso (NBAI) de 150 kV, altitud de operación de 2500 m s.n.m., velocidad del viento de 160 km/h, distancia de fuga de 25 mm/kV (fase a fase), cumple con lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 14400/120 V (120:1), clase y carga de exactitud 0,2 y 0-50 VA. Capacidad térmica 500VA.
* Transformador de Corriente, relación de transformación ver tabla No.1 , clase y carga de exactitud 0,2S y 10 VA FS<=20; factor térmico de sobrecorriente en permanencia de 2In (rango ampliado) el cual está marcado en la tapa de conexiones del secundario.
* La tablilla de pruebas cumple la Especificación CFE 54000-56 TABLILLAS DE PRUEBA UTILIZADAS EN EQUIPOS DE MEDICIÓN.
Características eléctricas

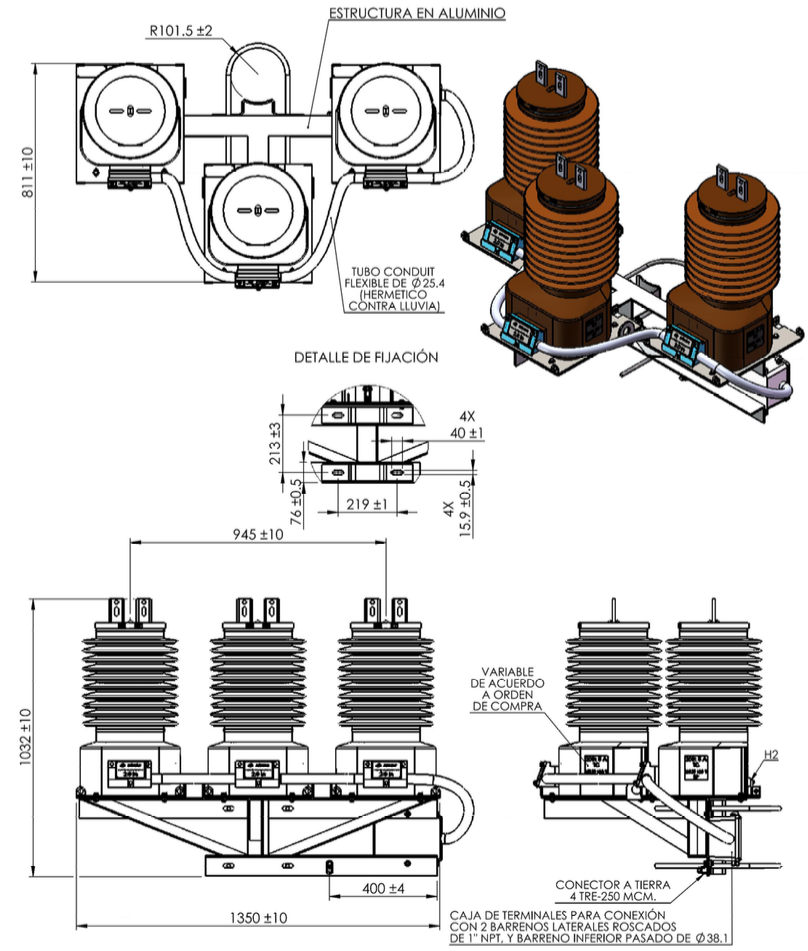

Equipo de medición: MK-36
|
