Tableros electricos

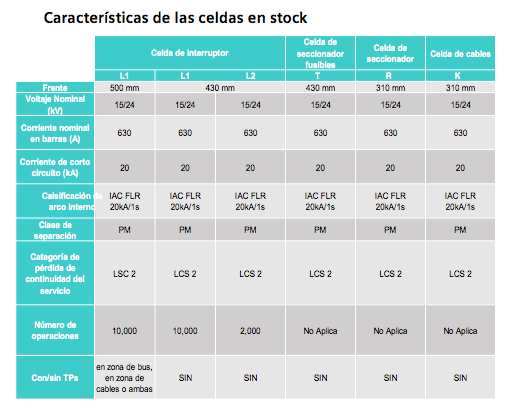

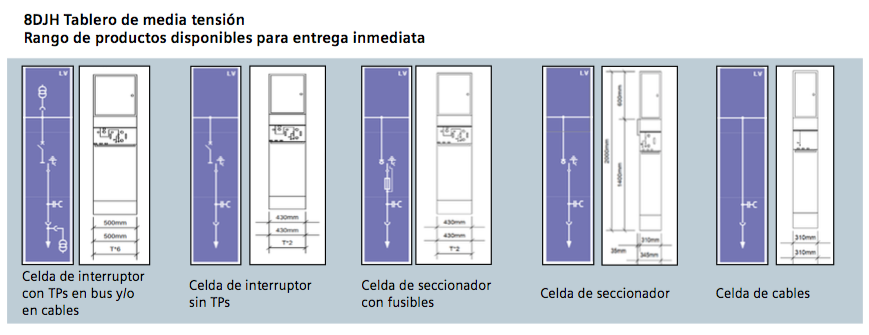

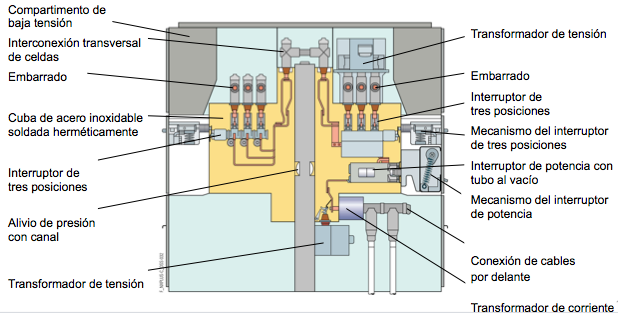

Tableros 8DJH, aislados en gas SF6, para redes de distribución secundaria de 15/24 kV

Ensamblado y probado en fábrica, el tablero compartimentado 8DJH impresiona con las ventajas del vacío, tecnología probada de medio de extinción de arco y una tecnología de aislamiento en gas SF6 hizo de la 8DJH un éxito mundial en distribución secundaria con sus 2.2 millones de celdas en funcionamiento en el mundo.

Herméticamente cerrado, con cubas soldadas hechas de acero inoxidable, así como el aislamiento sólido en barras hace que las partes del circuito primario en medio voltaje del tablero sea independiente de la altitud del sitio.

El uso de sistemas secundarios digitales y dispositivos combinados de protección y control asegura una integración clara en los sistemas de control de procesos, adaptaciones flexibles y altamente simplificadas a las nuevas condiciones del sistema y por ende, operación más eficiente.

Sus ventajas

  • Independiente del medio ambiente y clima
  • Libre de mantenimiento
  • Hiper compacto
  • Seguro para el personal
  • Rentable
  • Ecológico
  • Operación confiable y segura (MTDF>71,300 años)

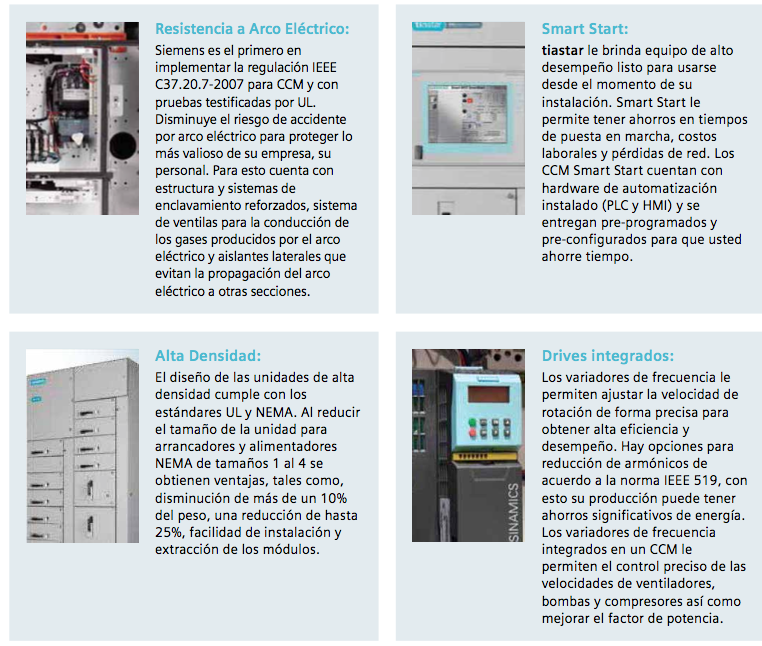

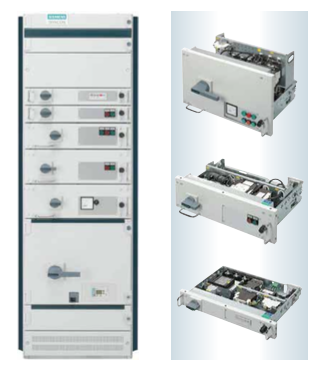

Centro de Control de Motores

Protección innovadora para tu activo más valioso: tu personal

La oferta del centro de control de motores inteligente tiastar incluye lo último en tecnología de control de motores para componentes y características que ofrecen un control óptimo de motores, protección, monitoreo de potencia, comunicaciones e interfaz de automatización. Éste incluye protocolos de comunicación tales como: Modbus, Profibus DP, Ethernet IP, en combinación con una construcción para uso rudo y características user friendly.

¿Por qué elegir tiastar?

1. Tecnología inteligente de última generación

Con SIMOCODE Pro Smart Overload y Smart Overload Ethernet/IP, ofrecemos los buses de campo más rápidos y más robustos en el mercado actual. El CCM inteligente tiastar ofrece el mayor rendimiento entre los CCMs inteligentes disponibles hoy en día.

2. Simplicidad

Administra menos elementos con funciones de protección, monitoreo y control de motor en un solo sistema compacto. Esto significa menos alambrado, ingeniería y documentación. Funciones lógicas predefinidas más una interfaz de usuario drag and drop hace la configuración rápida y fácil sin necesidad de programar.

3. Flexibilidad

Con el crecimiento de las necesidades, los módulos de expansión plug-and-play ofrecen nuevas funcionalidades a un bajo costo y sin un alambrado nuevo. Reconfigure rápidamente procesos para nuevas demandas sin re-ingeniería de circuitos o alambrado/hardware extra.

4. Solución de problemas

Herramientas de diagnóstico user friendly para permitir una identificación de fallas más rápida para una eficaz / eficiente resolución de problemas.

5. Diagnósticos

Diagnósticos en tiempo real, proveen la protección, monitoreo e información de control necesarias para identificar fallas próximas y tomar acciones preventivas. Mejor información ofrece mayor percepción operativa para ayudar a optimizar las operaciones para una eficiencia máxima.

Identificando aplicaciones

Cualquier aplicación de control de motores donde
la instalación centralizada de los controladores de motores tenga sentido es adecuada para la instalación de los Centros de Control de Motores tiastar.

Características que le permiten llegar más lejos

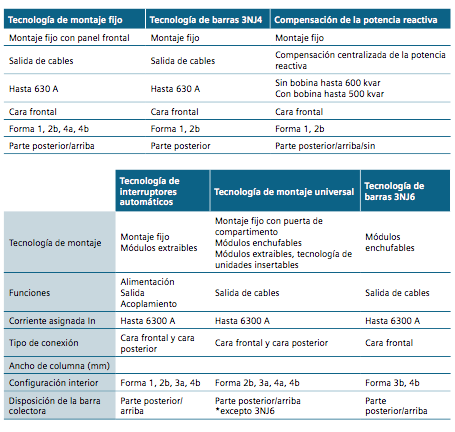

Tablero de distribución y control

SIVACON S8

El SIVACON S8 está dirigido principalmente a sectores energéticos donde el nivel de seguridad y eficiencia sea lo primordial (Oil & gas, nuclear, marine & plataformas offshore, data centers, chemical & pharma, food & beverage, automotive, infraestructura).

Beneficios y Características:

  • Capacidad de corriente nominal de hasta 7010 Amps.
  • Capacidad interruptiva de 150 KA.
  • Grado de protección hasta IP 54 y sistema de compartimentación hasta la forma 4b.
  • Integra soluciones fijas, removibles, enchufables y de compensación de factor de potencia en un solo sistema.
  • Certificados de los 4 niveles de Arc Resistant.
  • Certificados de sismicidad.
  • Certificados de aplicación marina.





Electroducto - Soluciones de Distribución de Energía

La alternativa innovadora al cable

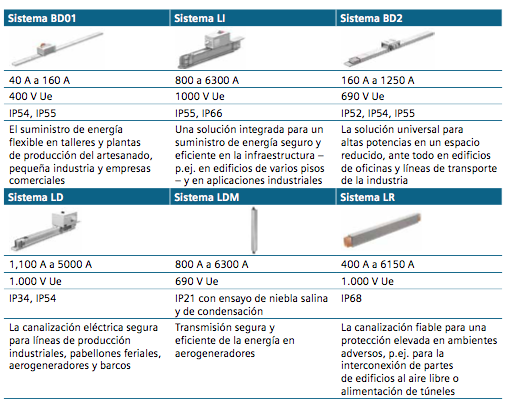

SIVACON 8PS

Los Sistemas de Electroducto IEC de Siemens SIVACON 8PS transmiten y distribuyen la energía de manera segura y económica: del transformador a los distribuidores principales y los subdistribuidores hasta los consumidores, de 40 A a 8200 A. Con sus múltiples características innovadoras son una alternativa atractiva en comparación al cable convencional.

Con un total de seis diferentes Sistemas de Electroducto le ofrecen, según su necesidad, todo lo que actualmente requieren la transmisión y la distribución de energía.

Con los Sistemas de Electroducto SIVACON 8PS puede sumar puntos en la tecnología de edificios, cada vez más compleja, con una solución transparente y adaptable. Pero también en las aplicaciones industriales puede conseguir, de un modo especialmente rentable, un suministro de energía seguro y fiable. Tanto si es usted planificador, instalador o cliente, ¡benefíciese de manera sostenible con los Sistemas de Electroducto! Porque a pesar de las muchas diferencias existentes entre la industria y los edificios de gran altura, la pequeña industria y el artesanado o la turbina eólica: El resultado aporta siempre un valor añadido.

Más seguridad en cualquier ambiente

  • Elevada resistencia a los cortocircuitos y carga mínima de incendio

Mayor flexibilidad

  • Cajas de derivación flexibles y componentes modulares simplifican modificaciones y ampliaciones

Más campos de aplicación, más pedidos

  • Un sistema, muchas oportunidades Más perspectivas durante la

planificación

  • Modular – para una gran libertad de planificación

Más productividad para el cliente

  • Ventaja de tiempo gracias a un fácil montaje del Sistema





Tableros de distribución autosoportados de Baja Tensión tipo Switchgear

Modelo RCIII Totally Integrated Power

Generalidades

El tablero de baja tensión tipo RCIII Metal-Clad está diseñado, construido y probado para proporcionar distribución principal de energía eléctrica, con la capacidad de ser monitoreada y controlada, inclusive a distancia.

El corazón del tablero de baja tensión tipo RCIII de Siemens es el Interruptor Electromagnético que es un Interruptor de clase mundial.

Características y beneficios

  • Capacidad de acoplamiento con electroducto
  • Compartimentado (Tipo Metal-Clad)
  • Disponible sistema de mitigación de arco (DAS)
  • Capacidad para ofrecer sistemas más compactos
  • Funcionamiento confiable y seguro
  • Tiempo mínimo de instalación
  • Cumplimiento con la NOM-01-SEDE-2012
  • Se pueden utilizar interruptores bajo UL 1066 ó IEC 60947-2
  • Comunicación que permite un control adi- cional sobre un sistema SCADA o HMI local.

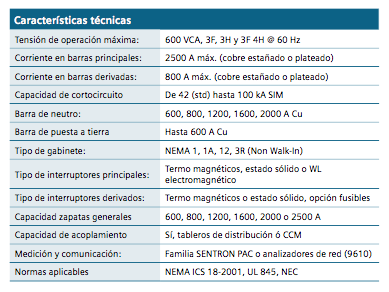

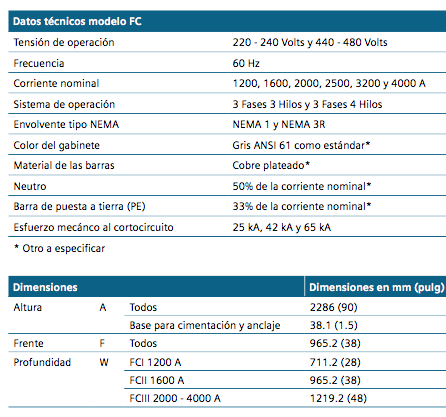

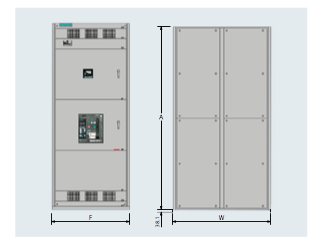

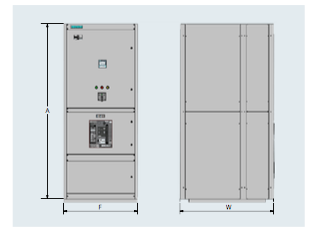

Tableros de distribución autosoportados de Baja Tensión tipo Switchboard

Modelo FC Totally Integrated Power



Generalidades

Los tableros de distribución autosoportados de distribución de montaje en piso modelos FCI, FCII y FCIII ofrecen una máxima flexibilidad con el mínimo coste para diseños de 220-240V CA y 440-480V CA, con corrientes nominales de 1200 amperes hasta 4000 Amperes, que ofrecen una amplia posibilidad de aplicación en sistemas de distribución, pertenecen a nuestro programa de fabricación de tableros normalizados de baja tensión que cumplen con las Normas Eléctricas vigentes en el territorio nacional:

  • NMX-J-118/1-ANCE-2000
  • NMX-J-118-2-ANCE-2007
  • NMX-J-235-2-ANCE-2014
  • NOM-001-SEDE-2012
  • NMX-J-235-1-ANCE-2008

Características y beneficios

  • Resistente al ambiente y clima
  • Compacto
  • Seguro y confiable en su operación
  • Mantenimientos mínimos
  • Fácil instalación
  • Cumplimiento con la NOM-01-SEDE-2012
  • Se pueden utilizar interruptores bajo UL 1066 ó IEC 60947-2
  • Comunicación que permite un control adicional sobre un sistema SCADA o HMI local.



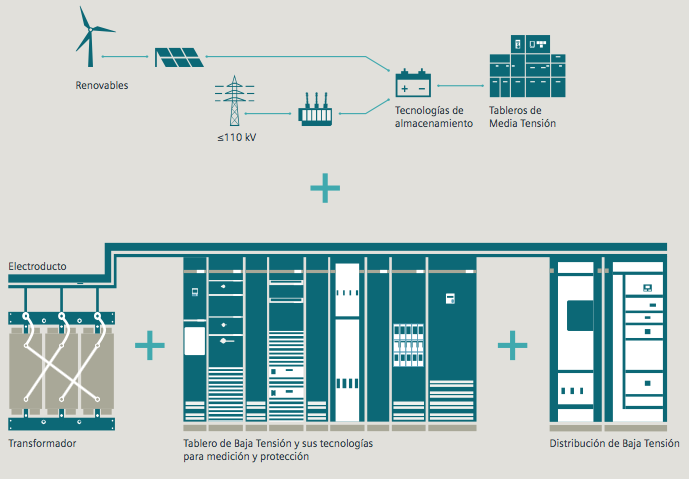

Soluciones en Baja Tensión

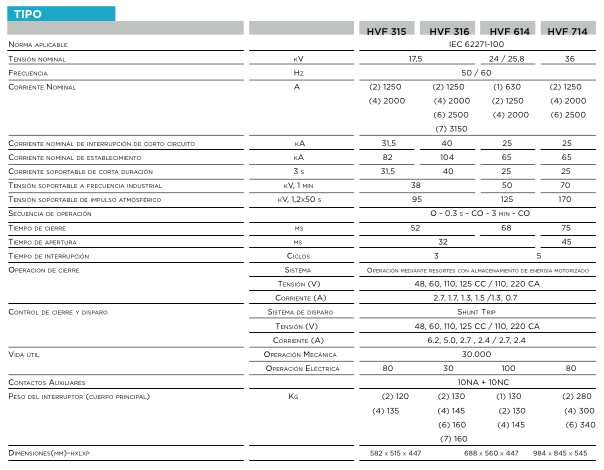

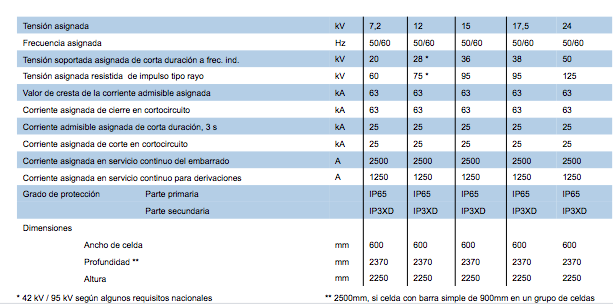

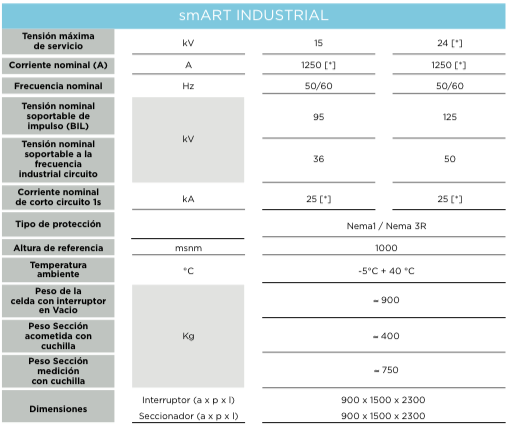

CARACTERÍSTICAS ELÉCTRICAS NOMINALES

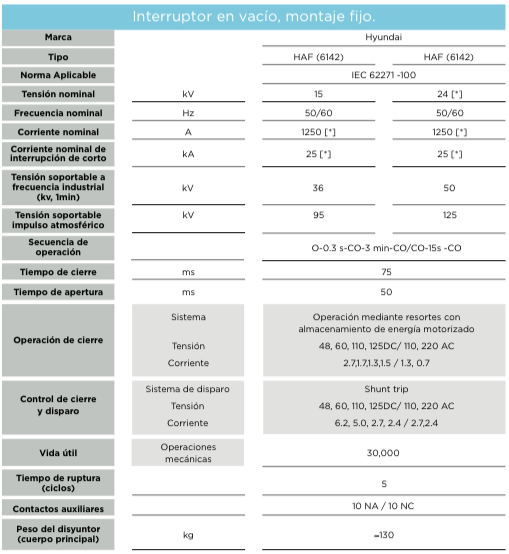

Interruptores

Los interruptores HVF están totalmente ensayados conforme a la norma IEC 62271-100. Los interruptores con las mismas características serán intercambiables entre si. Rápida entrega de repuestos. Dispone opcionalmente de enclavamientos que realiza la descarga del muelle, MOC y TOC conforme a la norma ANSI.

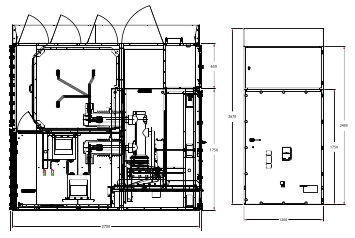

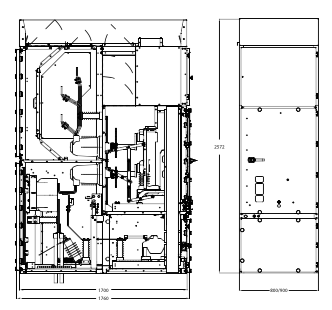

Dimensiones

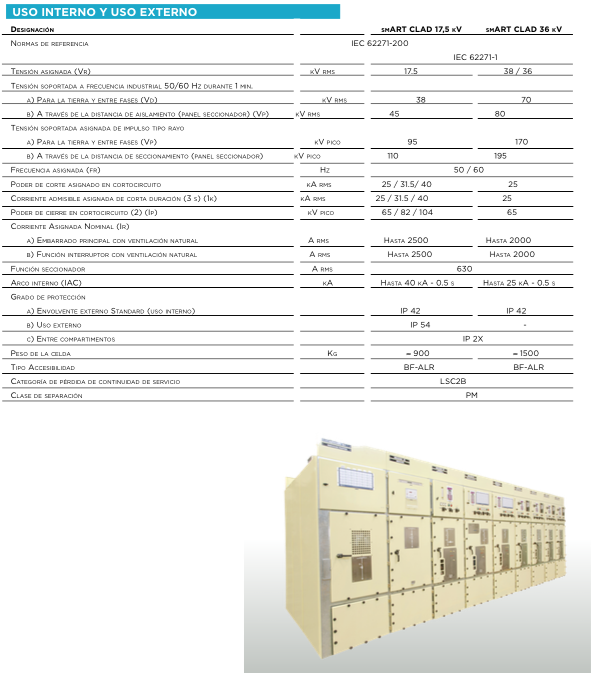

MODELO 17,5 KV - USO INTERNO

MODELO 17,5 KV - USO EXTERNO

MODELO 36 KV - USO INTERNO

CONDICIONES DE USO E INSTALACIÓN

Las celdas smART CLAD son proyectadas para atender las siguientes condiciones uso interno siguiendo la norma IEC 62271-1.

Humedad relativa del aire: Inferior a 95%. Temperatura: -5 °C a 40 °C.
Altitud: Inferior o igual a 1000 m.

Para altitudes mayores de 1000 m.s.n.m debe ser utilizado el factor de corrección ka conforme a la norma IEC 62271-1.

GRÁFICO PARA CORRECIÓN DE ALTITUDES SUPERIORES A 1000 m.s.n.m

A través de la altitud, se determina el factor ka, que será 1,2. Entonces, el equipamiento utilizado deberá soportar los siguientes valores:

Tensión soportable a frecuencia industrial - 20 x 1,2 - 24 kV Tensión soportable de impulso - 50 x 1,2 - 60 kV

El aire ambiente en el local de la instalación no debe ser significantemente contaminado por polvo, humos, gases inflamables o corrosivos, vapores o salinidad.

Para instalaciones especiales contactar con fábrica.

Estudios de campos eléctricos pueden ser realizados bajo petición de cliente.

Además de disponer de configuraciones estandarizadas para los diferentes celdas tipo, el equipo de diseño ARTECHE es capaz de adaptar las celdas smART CLAD a cualquier requerimiento especial solicitado por el cliente gracias a las potentes herramientas informáticas de diseño en 3D y nuestro personal altamente cualificado.

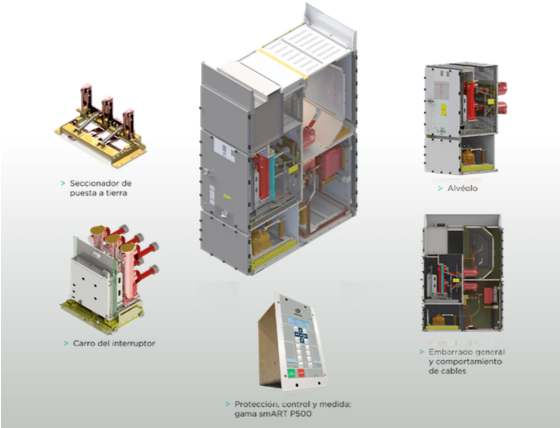

CARACTERÍSTICAS DE LA CELDA

En cumplimiento de las normas IEC 62271-200, las celdas smART CLAD poseen las siguientes características:

ENVOLVENTE

Algunas piezas son fabricadas en chapa de acero al carbono teniendo como tratamiento superficial pintura en polvo y galvanizado.

Protección anticorrosiva del sistema de pintura atendiendo a los más elevados criterios, garantizando una vida útil superior a 10 años.

Las celdas fueron dimensionadas para garantizar al conjunto rigidez y capacidad de absorción de vibraciones mecánicas a las que estarán sometidas durante el transporte y al momento de ser energizadas.

Facilidad de acceso a los componentes internos, con puertas de acceso en la parte frontal y trasera.

Poseen construcción modular del tipo multi- compartimento (con separaciones metálicas entre los compartimentos).

Todas las partes metálicas están unidas entre si y ligadas al circuito principal de tierra.

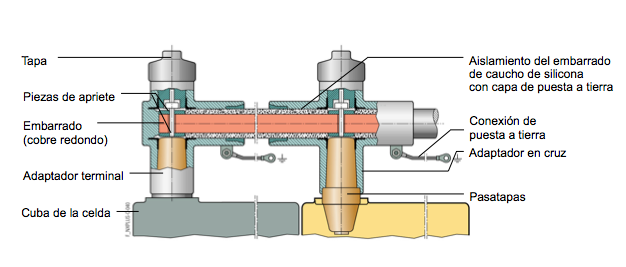

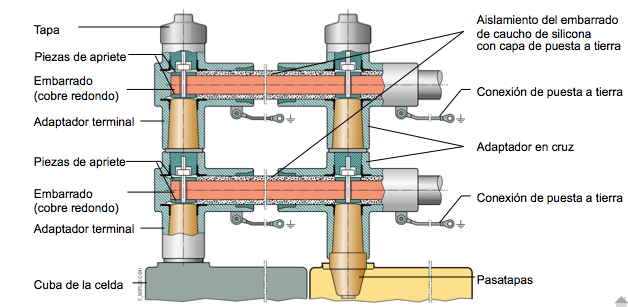

Compartimento de barras general totalmente segregado con separaciones metálicas, y soportes aislantes, aumentando la confiabilidad del equipo.

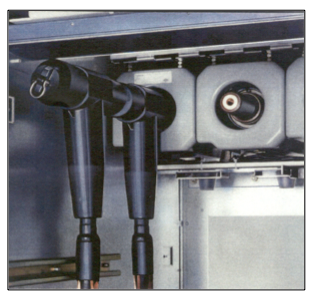

El compartimento de conexión de cables permite libre acceso para instalación y mantenimiento, con la utilización de una herramienta.

Están fabricadas de acuerdo con la norma DIN 43671, en cobre electrolítico, de sección compatible con la corriente nominal de proyecto y fijadas para soportar los esfuerzos dinámicos y térmicos resultantes de la máxima corriente de cortocircuito especificada.

Se pueden añadir tapas removibles o puertas articuladas y atornilladas en cada celda permitiendo fácil acceso para instalación, mantenimiento e inspección.

Embarrado general aislado con grado de protección IP4X.

Posibilidad de termovisión manteniendo el grado de protección del compartimento.

Todas las celdas poseen medios adecuados de ventilación y deshumidificación, a fin de mantener la temperatura interna de operación dentro de un rango aceptable. De este modo, se evita la condensación de los componentes que operan correctamente en condiciones ambientales especificadas.

La resistencia es del tipo blindado, con superficie de disipación suficiente para la emisión térmica requerida, sin presentar sobrecalentamiento.

CARRO DE TRANSFORMADORES DE TENSIÓN

Reducen los valores de tensión del punto de la red en que están conectados a valores proporcionales y manejables; a la vez que separan los instrumentos de medida, contadores, relés, etc. del circuito de media tensión.

Posibilidad de utilizar contactos de señalización.

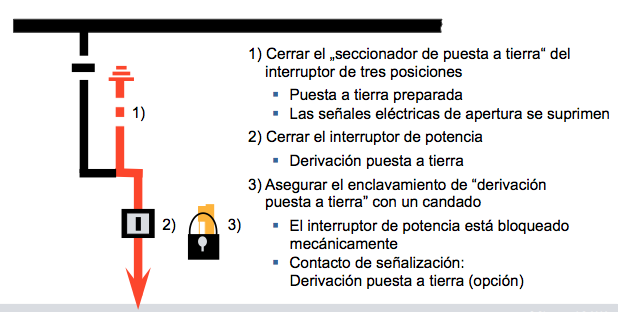

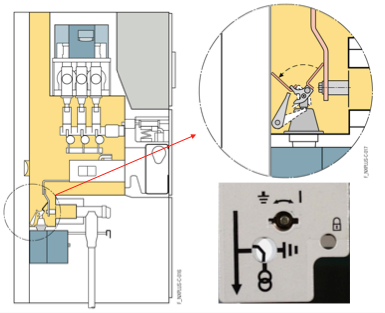

SECCIONADOR DE PUESTA A TIERRA

Para ser utilizada como opcional en el cubículo de PAT, con capacidad de establecimiento de 40 kA.

De esta forma, ampliamos cada vez más la seguridad de operación para los usuarios de las celdas Arteche.

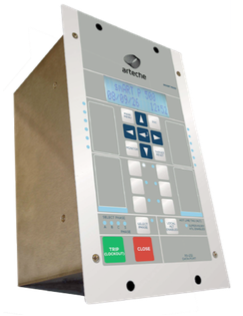

Protección, Control y Medida Familia Smart P500

Los dispositivos de la serie smART P500 son Relés de Protección Multifunción con Tecnología Digital, que permiten realizar funciones de protección, control, medida y comunicación de sistemas eléctricos.

Pueden utilizarse como elementos autónomos o integrados dentro de un sistema SmART GRID. Disponen de múltiples posibilidades para realizar su configuración y exploración de datos, registros de eventos, faltas y análisis oscilográfico, soportado por el software de configuración y comunicación proART®.

de sincronismo y posibilidad de selección de accionamiento para interruptores trifásicos o monofásicos.

6 grupos de ajustes de funciones de protección.

Registro de eventos de calidad de energía como: THD, caídas y elevaciones de tensión, desequilibrios, eventos CBEMA.

Determinación de índices de fiabilidad (SAIFI, SAIDI, MAIFI, CAIFI, CAIDI, ASAI).

Capacidad avanzada de registro: 32 faltas, 3500 eventos, y registros oscilográficos configurables por el usuario.

Módulos de entradas y salidas expadibles hasta 20 entradas y 15 en el panel frontal.

Localizador de faltas.

Capacidades de comunicación local y remota. Protocolos 104, Smart P2P (16 bit Peer to Peer).

Servidor Web y posibilidad de mando mediante SMS. Algoritmos de reconfiguración automática de redes.

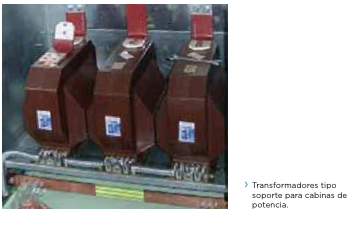

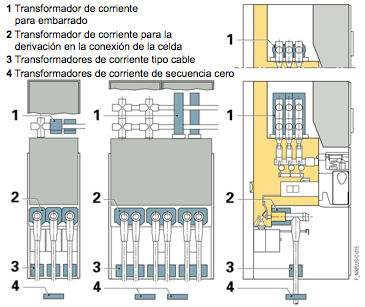

Transformadores de medida y protección

Los transformadores de corriente y tensión sirven para la alimentación de los aparatos de medida o protección.

Ventajas:

Posibilidad de corrientes y tensiones secundarias diferentes a las normalizadas.

Posibilidad de frecuencias diferentes a los normalizados (50y60Hz).

Posición de los bornes secundarios del lado P1 o P2.

Diseños con buen comportamiento ante vibraciones.

Respuesta óptima en condiciones climáticas extremas.

Posibilidad de dimensiones y sistema de cortocircuito de los bornes secundarios según DIN 46200.

Posibilidad de cambio de relación de transformación por el lado primario o secundario.

Posibilidad de tornillería inoxidable.

Montaje del transformador en cualquier posición.

Posibilidad de diseños reconocidos por Underwriters Laboratories.

Accesorios

Carro para elevación del interruptor: Dispositivo que facilita la instalación del interruptor en el cubículo.

Manivela de extracción/inserción: Permite la operación de extracción/inserción del interruptor solamente con la puerta del cubículo cerrada.

Pantallas de protección: Dispositivo para evitar contactos accidentales en áreas energizadas, garantizando así mayor seguridad durante el mantenimiento de la celda.

Aislador capacitivo: Dispositivo utilizado para detectar presencia de tensión en la barra.

TC toroidal.
Seccionador de puesta a tierra. Apartarrayos.

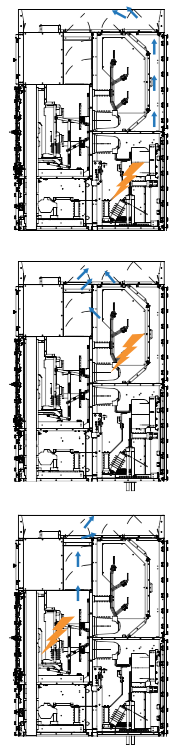

Comportamiento e implementación civil

Conforme al anexo A de la norma IEC 62271- 200/2003, son definidos cinco criterios para la aprobación de las celdas en caso de arco interno:

Criterio n° 1: Puertas y tapas debidamente cerradas no deben ser abiertas. Se aceptan deformaciones bajo ciertas condiciones.

Criterio n° 2: No tiene que producirse fragmentación del envolvente dentro del tiempo especificado para el ensayo. Se aceptan pequeñas fragmentaciones de hasta 60 g.

Criterio n° 3: El arco no puede causar apertura en lados accesibles hasta una altura de 2 m.

Criterio n° 4: Los indicadores no deben quemarse debido a los efectos de los gases calientes. La quema causada por partículas incandescentes es aceptable. Indicadores quemados resultantes de la quema de pintura o adhesivos también son excluidos.

Criterio n° 5: Las conexiones de puesta a tierra deben permanecer conectadas a la envolvente.

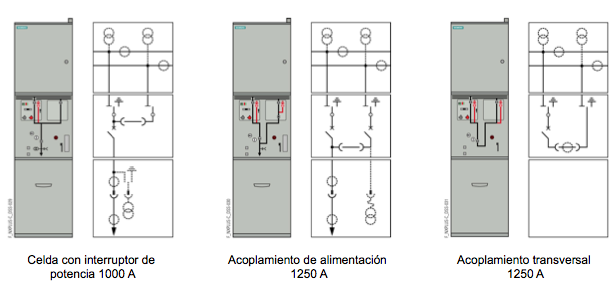

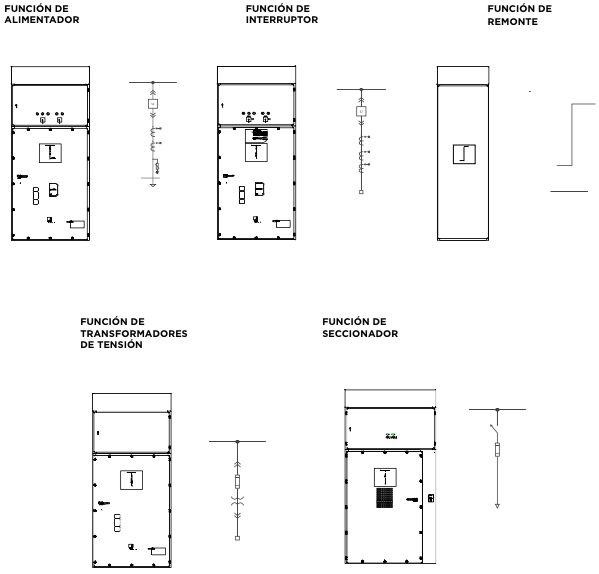

Esquemeas típicos de función

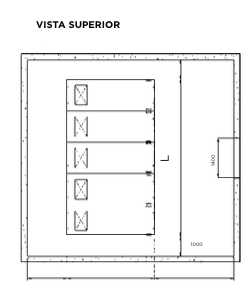

IMPLEMENTACIÓN CIVIL 17,5 KV

Arteche recomienda para sus celdas:

- 900 mm de profundidad de canaleta, en función del radio de curvatura de los cables.

- 4.500 mm de altura en función de la expansión de los gases.

DETALLE DEL PERNO DE ANCLAJE

Arteche recomienda para sus celdas:

- 2.000 mm de espacio para mover el carro de interruptor.

- 2.200 mm de profundidad de cubículo.
- 1.000 mm de espacio para facilitar a mantenimiento.

- 500 mm de espacio para perfecta apertura de la puerta.

- L - variable en función del número de columnas.

IMPLEMENTACIÓN CIVIL 36 KV

Arteche recomienda para sus celdas:

- 900 mm de profundidad de canaleta, en función del radio de curvatura de los cables.

- 4.500 mm de altura en función de la expansión de los gases.

Arteche recomienda para sus celdas:

- 2.000 mm de espacio para mover el carro de interruptor.

- 2.200 mm de profundidad de cubículo.
- 1.000 mm de espacio para facilitar a mantenimiento.

- 1000 mm de espacio para perfecta apertura de la puerta

- L variable en función del número de columnas





Descripción general

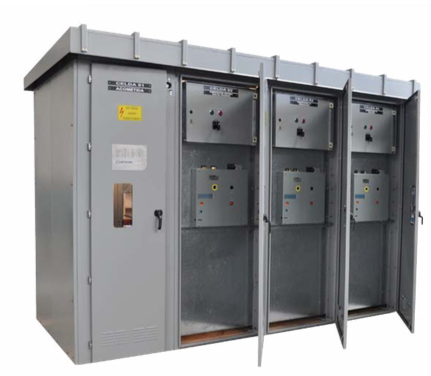

Nueva celda metal-enclosed de maniobra, con- trol y protección de Arteche para aplicación industrial. Por su tecnología y características técnicas, garantiza la mejor funcionalidad para las exigencias del mercado industrial. Disponiendo de versiones tanto para exterior como para interior, smART INDUSTRIAL, desta- ca entre las diversas opciones del mercado por las siguientes características:

Posee columnas normalizadas que se adaptan dimensionalmente a las necesida- des del mercado.

Facilidad y seguridad de mantenimiento/ operación: Acceso frontal y posterior. Prác- ticamente escaso mantenimiento.

La parte estructural es fabricada en lámina rolada en frío, teniendo como tratamiento superficial pintura en polvo y se entrega al cliente totalmente lista para su montaje e instalación.

Ampliando las opciones dentro de la línea de celdas de Arteche, smART INDUSTRIAL mantiene el estándar de calidad de nuestros productos.

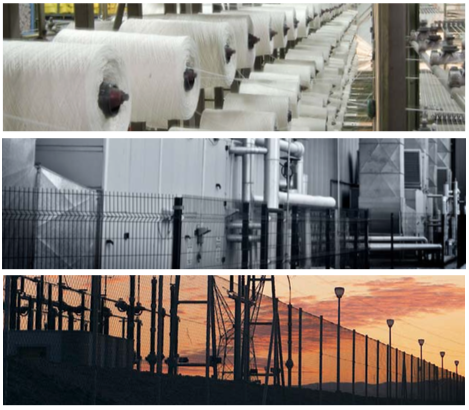

Aplicación

Nuestras celdas smART INDUSTRIAL, gracias a su diseño, pueden ser instaladas en cualquier proyecto que requiere el uso directo de energía eléctrica de las redes de distribución de media tensión.

Redes de distribución urbanas y rurales Industria automotriz
Industria química
Industria textil y alimentaria

Plantas Industriales Hospitales
Centros comerciales

Beneficios

1. Seguridad en su operación.
2. Sección del interruptor de potencia de frente muerto.
3. Celda con funciones de control, protección y medición para sistemas

de distribución eléctrica.
4. Operación manual y eléctrica (Posibilidad mando local y remoto). 5. Mirillas de seguridad para inspección del equipo.
6. Larga vida útil, 20 años.
7. Bloqueos de seguridad para evitar acceso al equipo.

Criterios de construcción

Los gabinetes del smART INDUSTRIAL de 15kV y 24kV[*], están diseña- dos bajo los lineamientos de las Normas IEC 62271-100/2003, IEC 62271- 200/2003, IEC 60529.

Son gabinetes para servicio (NEMA 1) para interior y para servicio exte- rior (NEMA 3R). Están construidos de lámina de acero galvanizado con calibre 12 y 14, pintura en polvo color ANSI 61, y acabado anticorrosivo.

Su diseño presenta en su totalidad perimetral (cubiertas frontales, latera- les, superiores e inferiores), superficies exentas de riesgo para el personal de operación por contactos involuntarios con partes vivas portadoras de energía de media tensión.

CARACTERÍSTICAS ELÉCTRICAS

Interruptor de corte en vacío

Características smART INDUSTRIAL

Celda Interruptor smART

INDUSTRIAL

Componentes principales:
Interruptor de potencia en vacío,
montaje fijo
Cuchilla de servicio
Cuchilla de puesta a tierra [*] Transformadores de potencial y corriente. Barras principales y compartimientos
de cables
Equipos de protección de la familia smART P500[*]
Equipos de medición de la familia
smART DM9000[*]

Celda seccionador smART

INDUSTRIAL

En esta celda se aloja el seccionador en aire, tri- polar, de un tiro, operación en grupo, con fusi- bles integrados, para la conexión y desconexión con carga.

Se emplea un seccionador con una corriente nominal de 400 A/630A. La finalidad principal es la protección contra corto circuito, la cual se logra a través de los fusibles de alta tensión y alta capacidad interruptiva.

El seccionador también protege la línea contra operación monofásica o bifásica gracias a su mecanismo de disparo, el cual desconecta automáticamente las tres fases cuando se fun- de un fusible.

La operación del seccionador se realiza por medio de una palanca que se conecta al me- canismo, ubicada en la parte frontal de la cel- da. Un seguro mecánico evita abrir la puerta si no está desconectado el seccionador, para la prevención de cualquier accidente.

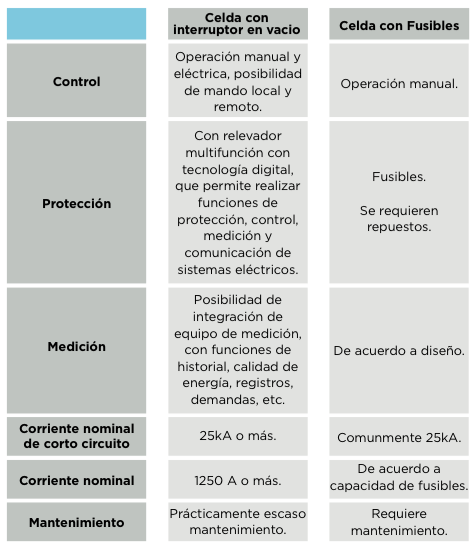

Ventajas smART INDUSTRIAL con interruptor en vacío



Tablero Metal Clad NXPLUS C

Características técnicas

  • Hasta 24 kV, 25 kA, embarrado 2500 A, derivaciones 1250 A
  • Bajo envolvente metálica
  • Embarrado doble
  • Aisladas en gas
  • Bajo envolvente sellada
  • Celdas montadas en fábrica, con ensayos de tipo según IEC 62 271-200

Beneficios para el cliente

  • Independencia del medio ambiente
  • Diseño compacto
  • Ausencia de mantenimiento
  • Seguridad personal
  • Seguridad de servicio, confiabilidad
  • Economía, ecología

Información general

  • Introducción en el mercado en Abril del 1994
  • Hasta hoy, prestan servicio con éxito en 13 países Las celdas con interruptores de potencia aisladas en gas para aplicación en casi todas las ramas, tales como:
    • Aeropuertos y puertos Industria del automóvil
    • Edificios Industria cementera
    • Ind. química y farmacéutica
    • Contratistas
    • Industria alimentaria
    • Industrias generales
    • Industria minera
    • Industrias en alta mar
    • Industria papelera
    • Petróleo y gas
    • Semiconductores Acero y aluminio
    • Centrales eléctr.
    • Transportes y ferrocarriles
    • Parques eólicos
  • Más de 3.300 celdas NXPLUS C EBD (embarrado doble) suministradas (hasta febrero del 2011)
  • Nuestra experiencia se basa en más de 116.000 celdas con interruptores de potencia aisladas en gas suministradas (nivel de distribución primaria)

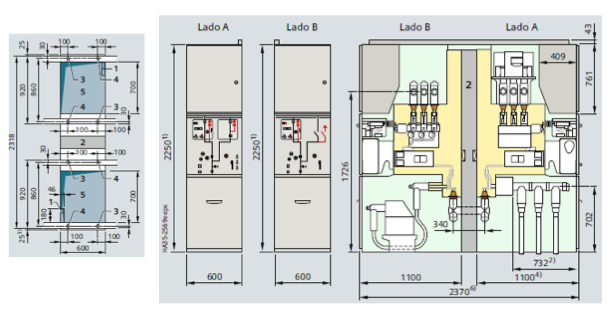

Datos técnicos

Altura del local

  • Altura del local ≥ 2750 mm todos los datos téchnicos, montaje libre
  • Altura del local ≥ 2400 mm 25 kA, 1s y 3 s, montaje libre, con canal de presión, embarrado 1250 A, compartimento BT 761 mm

Resumen de típicos, celda de embarrado doble (EBD)

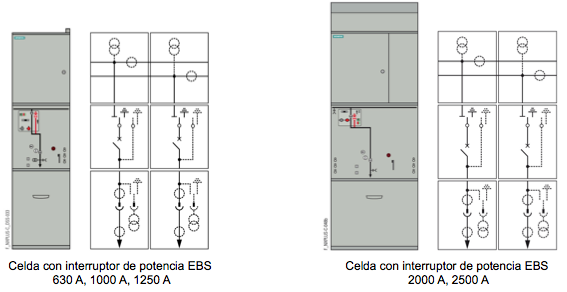

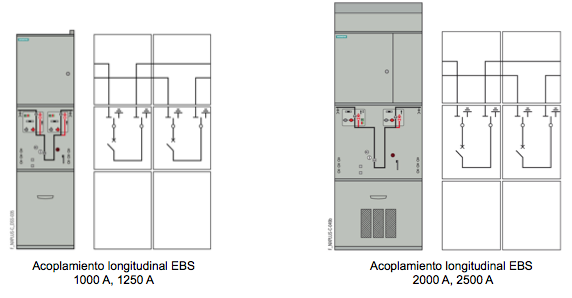

Resumen de típicos Celda de embarrado simple (EBS) en conjunto de embarrado doble (EBD)



Celda con interruptor de potencia

Embarrado

  • Aislado en caucho de silicona, blindado, resistente al envejecimiento y rayos UV, a prueba de contactos directos por envolvente metálica
  • Insensible a la contaminación y condensación
  • Sin trabajos locales de gas, es decir, rápida ampliación o sustitución
  • Rápida disponibilidad
  • Grado de protección IP65



Aislamiento de caucho de silicona

  • Muy buena capacidad de aislamiento: >20 kV/mm
  • Resistente a la temperatura: -50°C hasta +180°C
  • Resistente al ozono, a los rayos UV y a la humedad
  • Sin residuos conductores tras descargas
  • Poco combustible, sin productos de combustión tóxicos
  • Probado desde hace décadas en terminaciones de cables y aisladores de alta tensión

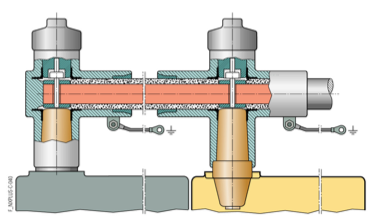

Diseño del embarrado1250 A

Diseño del embarrado 1600 A, 2000 A, 2500 A

Embarrado

  • Utilizado en 8DH10 desde 1992 (más de 146.700 celdas)
  • Utilizado en NXPLUS C desde 1994 (más de 48.500 celdas)
  • La envolvente exterior metálica con grado de protección IP3XD ofrece protección contra animales pequeños

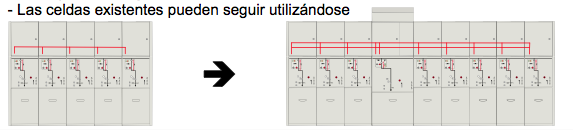

  • Aumentar la capacidad de las celdas de 1250A a 2500A significa:
    • Ampliación con una celda de alimentación nueva de 2500A (más celdas en donde se precise)
    • Montaje de un segundo nivel de embarrado para 2500A
    • Las celdas existentes pueden seguir utilizándose

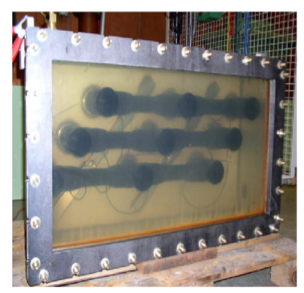

Ensayo de inmersión del embarrado aislado en caucho de silicona

  • Tensión asignada Ur = 24 kV Ensayo de descargas parciales antes y después del ensayo dieléctrico
  • Ensayo dieléctrico a 30 kV durante 24 horas
  • Presión del agua 100 hPa de presión relativa (correspondiente a 1 m de profundidad de inmersión)
  • No se han producido saltos de chispa
  • Ensayos de descargas parciales aprobados, sin diferencia en la cuota de descargas parciales antes y después del ensayo dieléctrico

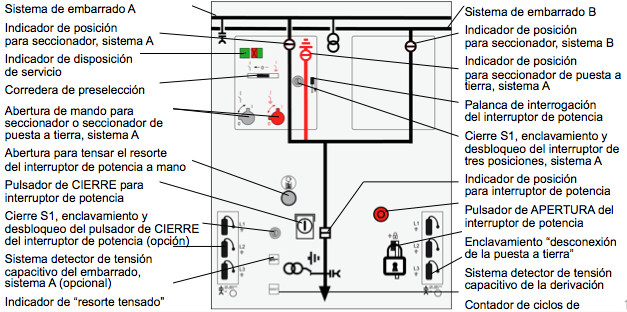

Mando, servicio Celda con interruptor de potencia, sistema de embarrado A

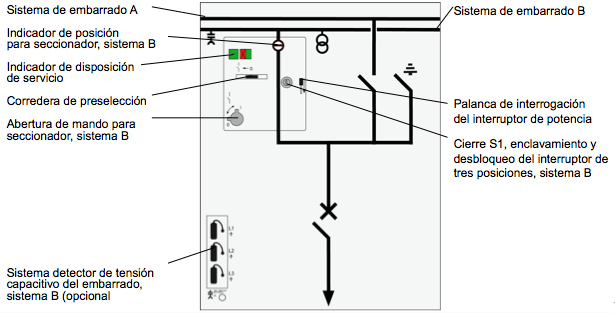

Mando, servicio Celda con interruptor de potencia, sistema de embarrado B

Medida de corriente

Transformadores de corriente toroidales

  • Conductor de corriente como parte primaria sin problemas dieléctricos y térmicos
  • Parte secundaria accesible sin peligro fuera de la envolvente
  • Libres de piezas de resina colada con solicitaciones dieléctricas

Medida de tensión

Transformadores de tensión

  • Aislamiento unipolar
  • Bajo envolvente metálica
  • Enchufables
  • En la conexión de la celda: Dispositivo de seccionamiento integrado
  • En el embarrado: Resistentes para ensayos de repetición con 80 % Ud con el transformador conectado

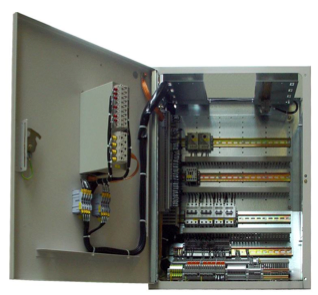

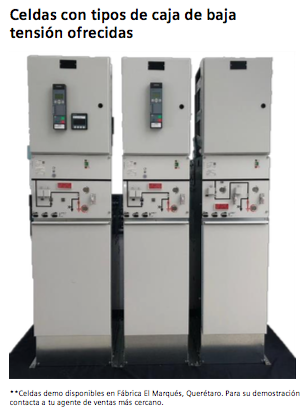

Compartimiento de baja tensión

  • Altura: 761 mm 1161 mm (opción)
  • Desmontable, guirnaldas de interconexión y cables auxiliares enchufados (a través de conectores modulares codificados de 6 ó 10 polos)
  • Mando de la celda convencional o a través de controlador de celdas digital
  • Equipos secundarios específicos del cliente (protección, mando, medida y señalización)
  • Cableado en H07VK, también termorresistente y libre de halógenos como opción

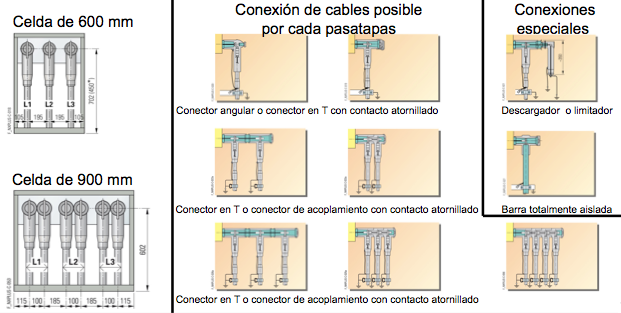

Conexión de la celda, cono exterior según EN 50 181

  • Libre de mantenimiento por pasatapas soldados
  • Ensayo de cables sin desmontar los conectores
  • Transformadores de corriente sobre pasatapas (también en caso de cables dobles o triples)
  • De 1 a 8 cables posibles por fase

Conexiones de la celda totalmente aislada

Puesta a tierra de la derivación con el interruptor de potencia

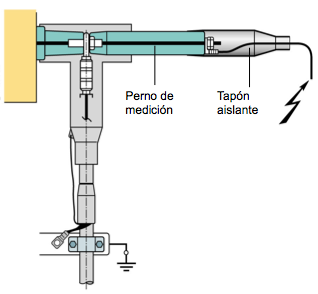

Ensayo de cables sin desmontar los cable

  • Ensayo de cables con tensión continua o tensión alterna 0,1 Hz
  • Valores máximos de la tensión para Ur 12 kV: = 48 kV ~ 19 kV para Ur 24 kV: = 70 kV ~ 38 kV
  • Interruptor de tres posiciones e interruptor de potencia en posición “ABIERTO”
  • Detección del defecto del cable con tensión de impulso tipo rayo
  • Plena tensión de servicio en el embarrado
  • Seccionador para transformadores de tensión en la derivación

Enclavamientos (selección)

  • Los enclavamientos están integrados de acuerdo con IEC 62 271-200
  • Enclavamientos estándar
  • Enclavamiento eléctrico entre los seccionadores de tres posiciones de los lados A y B (a través de mecanismos motorizados)
  • Enclavamiento eléctrico entre los seccionadores de tres posiciones de los lados A y B y el interruptor de potencia
  • Seccionadores de tres posiciones de los lados A y B mediante cierre S1
  • Enclavamientos adicionales
  • Enclavamiento electromecánico en el seccionador de tres posiciones, lados A y B Cierre S1 en el interruptor de potencia
  • Desbloqueo de la cubierta del compartimento de cables y del dispositivo de inmovilización del interruptor de potencia tan sólo con “derivación a tierra”

Características especiales

  • Celda con contactor al vacío Hasta 15 kV, 31,5 kA 3 s, 450 A hasta 24 kV, 25 kA 3 s, 450 A
  • Para maniobras muy frecuentes (100.000 ó 500.000 ciclos de maniobra)
  • Protección contra cortocircuitos mediante fusible ACR
  • Integrado en cuba soldada herméticamente de conformidad con el sistema
  • Conexión de cables, con limitador de sobretensión si fuera necesario
  • Sin juntas atornilladas “sellado de por vida”
  • Pasatapas de corriente soldados
  • Fuelles metálicos soldados
  • Dispositivo de alivio de presión soldado
  • Pasatapas giratorios soldados
  • Pérdidas mínimas de gas
  • Difusión mínima de vapor hacia el interior de la cuba
  • Comportamiento de punto de rocío estable durante toda la vida útil
  • Sin corrosión dentro de la cuba

Clasificación según IEC 62 271-200

  • Clase de separación: PM
  • Categoría de pérdida de continuidad de servicio:
    • Celdas sin fusibles ACR: LSC 2B
    • Celdas con fusibles ACR: LSC 2A
  • Accesibilidad de los compartimentos:
    • Compartimento de embarrado: controlado mediante herramientas
    • Compartimento de dispositivo de maniobra: no accesible
    • Compartimento de baja tensión: controlado mediante herramientas
    • Compartimento de cables sin fusibles ACR: controlado mediante herramientas
    • Compartimento de cables con fusibles ACR : controlado con enclavamiento y controlado mediante herramientas
    • Clasificación de arco interno: 7,2 kV; 12 kV; 15 kV; 17,5 kV; 24 kV Montaje libre: IAC A FLR 25 kA 1 s

Beneficio del cliente

  • Independencia del medio ambiente
  • Diseño compacto
  • Ausencia de mantenimiento
  • Seguridad personal
  • Seguridad de servicio, confiabilidad
  • Economía, ecología

Independencia del medio ambiente

Nuestra solución

  • Soldadas herméticamente, sin humedad que pueda difundirse
  • Cubas de acero inoxidable, resistentes a la corrosión por largo tiempo
  • Materiales cortados y soldados por láser, calidad exacta
  • Fuelles metálicos o pasatapas giratorios soldados, para transmitir energías de accionamiento
  • Sistemas de conexión a prueba de contactos directos, de conformidad con el sistema
  • Sistema de detección de fugas integral altamente sensible en fábrica, sellado de por vida
  • Transmisión del sistema detector de tensión capacitivo sin contactos y juntas

Su beneficio

  • Insensibles a ambientes agresivo (agua salada, trópicos, polvo, humedad, agentes químicos nocivos), sin oxidación de puntos de contacto y atornillamiento, sin condensación, sin capas extrañas en aisladores, sin resinación de grasas
  • Calidad constante del aislamiento Sin penetración de cuerpos extraños, animales pequeños
  • Independientes de la altitud de emplazamiento

Diseño compacto

Nuestra solución

  • Aislamiento en SF6, diseño compacto
  • Combinación de seccionador y seccionador de puesta a tierra, diseño compacto del interruptor
  • Altura de conexión de cables confortable
  • Controlador de celdas SIPROTEC: Sistemas de mando, enclavamiento y protección digitales, sistemas secundarios compactos con alta densidad de funciones

Su beneficio

  • Poca demanda de espacio, ahorro de volumen del edificio hasta 38 % para 12 kV, 43 % para 24 kV utilización efectiva de locales existentes, volumen de construcción nueva más reducido, el diseño compacto reduce los gastos de transporte y montaje al mínimo
  • No precisan sótano de cables
  • Utilización económica de espacio en centros urbanos, instalación en centros de aglomeración y centros de carga para minimizar las pérdidas de transmisión

Ausencia de mantenimiento

Nuestra solución

  • Envolvente de acero inoxidable soldada herméticamente, ambiente constante y definido dentro de la cuba Interruptores y mecanismos libres de mantenimiento, sin ajustes ni engrases
  • Embarrado aislado, blindado, independiente del medioambiente
  • Conectores de cables encapsulados, blindados, independientes del medio ambiente

Su beneficio

  • Sin trabajos de gas durante el montaje o ampliaciones, sin repetidos entrenamientos de SF6 para el personal
  • Máxima seguridad de suministro y disponibilidad, sin desconexiones debidas a mantenimiento
  • Selladas de por vida (según IEC 62 271-200)
  • Sin gastos de mantenimiento, gastos de servicio reducidos al mínimo
  • Alta rentabilidad de la inversión

Seguridad personal

Nuestra solución

  • Envolvente soldada herméticamente
  • Con clasificación de arco interno según IEC 62 271-200 para 1 s
  • Enclavamientos mecánicos lógicos
  • Sistema detector de tensión capacitivo
  • Puesta a tierra con capacidad de cierre a través del interruptor de potencia

Su beneficio

  • Se excluyen contactos directos con partes bajo tensión, grado de protección de la parte primaria extremadamente alto
  • Se excluye la apertura accidental de la cuba
  • No es necesario el acceso a los dispositivos de maniobra por ser libres de mantenimiento
  • Se excluyen maniobras incorrectas
  • Verificación de la ausencia de tensión sin abrir la envolvente

Seguridad de servicio, confiabilidad

Nuestra solución

  • Envolvente soldada herméticamente, fuelles metálicos de acero inoxidable soldados, Transf. de corriente fuera de la cuba Transf. de tensión bajo envolvente metálica, enchufados desde fuera
  • Embarrado enchufable
  • Diseño modular
  • Uso mínimo de material sintético
  • Ensayos de tipo e individuales, gestión de calidad
  • Sistemas de producción con control numérico

Su beneficio

  • Independientes del medio ambiente, libres de mantenimiento, sin condensación, sin oxidación
  • Sin solicitaciones dieléctricas y dinámicas de los transformadores de corriente
  • Rápida sustitución de transformadores posible
  • Fácil montaje y ampliación sin trabajos de gas, tiempos de desconexión cortos para ampliación o sustitución de celdas
  • Sustitución de celdas fácil y rápida
  • Carga de incendio reducida
  • Tiempo medio entre fallas (por el momento 3.500 años)

Economía, ecología

Nuestra solución

  • Celdas libres de mantenimiento
  • Diseño compacto
  • Fabricación económica
  • El SF6 sólo se utiliza en sistemas de presión sellados
  • Reciclaje de SF6 al 100% mediante herramientas especiales
  • Materiales sintéticos identificados y reciclables
  • Listado de todos los materiales utilizados

Su beneficio

  • Gastos mínimos para explotadores, gran disponibilidad
  • Gastos de transporte reducidos
  • Exigencias mínimas para los edificios
  • Pérdidas de transmisión minimzadas por instalación en centros de carga
  • Eliminación fiable y calculable







GRUPO TEI MÉXiCO



CONTACTO

neurocirujano omar castillon
neurocirujano omar castillon

Oficinas Generales:

Tlalnepantla Edo. Mex., C.P. 54160

Teléfono: 01 (55) 53.69.57.20 y 53.69.06.32

Oficina Comercial Querétaro:

Prol. Bernardo Quintana Sur. Centro Sur, 76090 Santiago de Querétaro, Qro.

Teléfono: 01 (442) 303.57.03 y 01 (442) 216.51.87

Oficina Cancún:

Avenida Bonampak, Cancún, Quintana Roo 77500

Teléfono: 01 (55) 46.04.44.29





©2021 Grupo Tei México | Diseño web por Csite | Aviso de Privacidad | Términos y Condiciones
