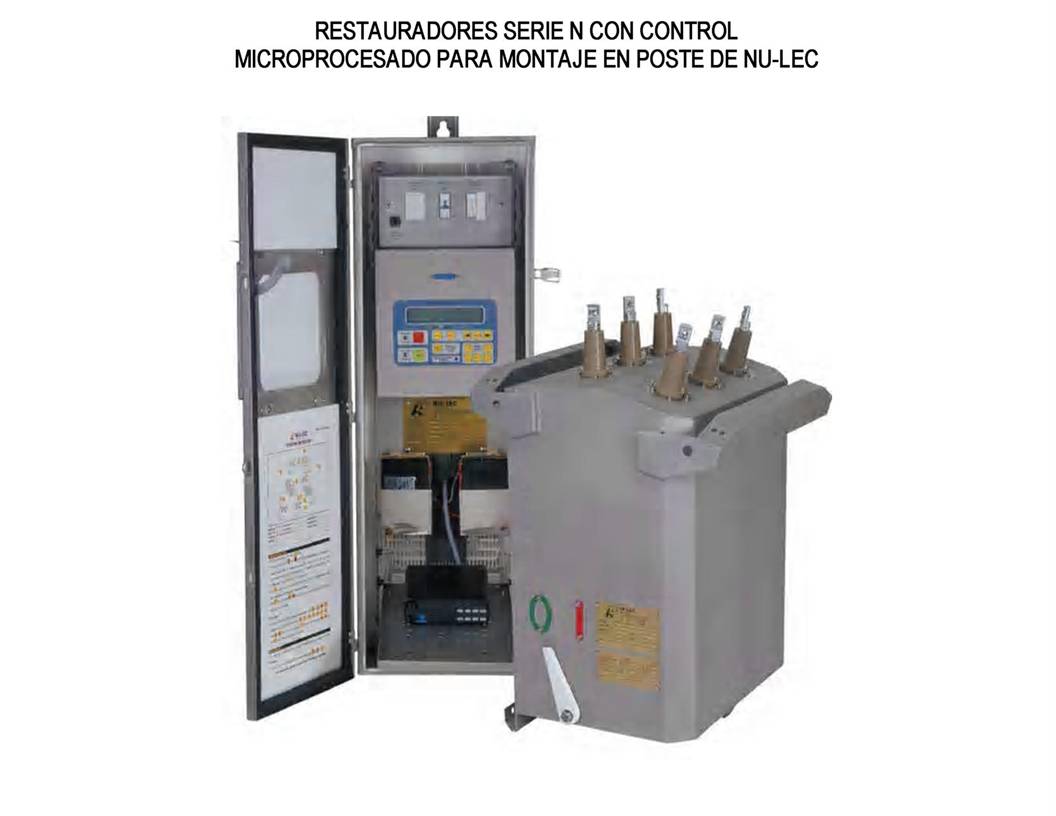

Restauradores en SF6

RESTAURADOR ELÉCTRICO EN FS6, PARA SISTEMAS DE 27 KV, 630 AMPS., QUE CUMPLE CON LA ESPECIFICACIÓN C.F.E. VH000 – 11

1 Pza. Restaurador Eléctrico trifásico, para 27 Kv máx., corriente nominal de 630 amps., 60 Hz, 150 Kv BIL, 12.5 Ka, interrupción en vacio y aislamiento en SF6 (Hexafluoruro de Azufre), con Control electrónico microprocesado, montaje en poste y que cumple con la especificación VH000-11 de C.F.E., que incluye:

1 Tanque de Acero inoxidable grado marino 316.
6 Terminales con conectores integrados, para conexión a la línea de alta tensión.
6 Boquillas poliméricas de hule silicón de 1100 mm. de distancia de fuga.
3 Interruptores en vacío.
6 Transformadores de corriente
6 Sensores de voltaje.
6 Apartarrayos clase distribución envolvente de polímero en óxidos metálicos para 21 Kv, 10 Ka.
1 Indicador visual de posición abierto / cerrado visible desde el suelo.
1 Palanca para disparo mecánico, operación manual con pértiga.
1 Gabinete de Control, fabricado en acero inoxidable grado marino 316 con
Incluye
Pantalla de cristal líquido con teclado, con botonería y leyendas en español,  suministrada con un puerto macho RS-232, para programación con Lap-Top.
Mecanismo para asegurar la puerta.
Soporte para mantener la puerta a un ángulo de 110°.
Compartimiento para documentos.
Entradas para los cables de control y alimentación auxiliar a prueba de vandalismo.
Collarines de 2 x 20 mm. para la entrada del cable de comunicaciones (ES, SCADA)
Filtro a prueba de polvo.
Perno de aterrizaje M12.
2 Puertos internos RS 232 y RS 485 para utilizarse en comunicaciones SCADA.
Batería de respaldo voltaje nominal 10.2 – 16 Vcd, 26 Ah.
Contador de operaciones visible en la pantalla de cristal líquido y con el software TELUS.
Módulo Procesador Principal (MPM) que incorpora el Panel de Control.
Módulo Driver (DM) que incorpora los capacitores que suministran la energía para que el tanque realice las acciones de abrir y cerrar.
Módulo de suministro de energía (PSM) que incorpora el suministro auxiliar de energía, el suministro de poder para el radio y las funciones de cargado para la batería.
Manejo del Protocolo de comunicación DNP3.0 y Modbus

ACCESORIOS:

7 Mts. Cable de Control.
1 Soporte para montaje en poste
06 Apartarrayos con Herraje para su montaje.
1 Jgo. De Protectores antifauna para las 6 Boquillas.
1 Manual del Usuario

Restaurador por Pulsos IntelliRupter

El Restaurador por Pulsos IntelliRupter de S&C es un gran adelanto en la protección de sistemas de distribución aérea. Utilizando la revolucionaria Tecnología PulseClosing (Restaurador por Pulsos), el IntelliRupter encuentra y aísla las fallas sin los efectos disruptivos que se asocian con la reconexión convencional—, lo que reduce el esfuerzo de su sistema y mejora la calidad de la energía.

El IntelliRupter proporciona una protección excepcional para los sistemas de distribución de 60 Hz desde 11.43 kV hasta 27 kV, y para sistemas de 50 Hz desde 10 kV hasta 24 kV. Tiene una amplia capacidad de corriente continua de 800 amperes y una capacidad de interrupción de fallas de 12,500 amperes simétricos. Hay modelos disponibles que se adaptan a la mayoría de las configuraciones de líneas aéreas, con o sin un seccionador con interbloqueo integrado para tener un aislamiento con separación visible.

  • Sus sensores de corriente y de voltaje trifásico, que van empotrados, eliminan el costo, la confusión y la complejidad de los sensores que van instalados por separado.
  • El equipo se alimenta a través de la línea, los transformadores externos son innecesarios.
  • Todos los componentes del sistema se encuentran en la base del equipo para su fácil instalación de
    una sola vez.

Las ventajas de este equipo se encuentran en su tecnología, de la cual se puede resaltar lo siguiente:

  • COMPROBACIÓN DE FALLA—AL ESTILO “PULSECLOSING”
    Después de que el IntelliRupter despeja una falla, hace pruebas para verificar la presencia continua de la falla utilizando el diseño de accionamiento magnético avanzado de S&C—junto con la exclusiva Tecnología PulseClosing—para cerrarse de manera inteligente en un punto preciso de la onda de voltaje.
  • LA INTEGRACIÓN DE SISTEMAS OPTIMIZA EL DESEMPEÑO
    Todos los componentes del IntelliRupter se ensamblan de fábrica en una sola base. No se necesita hacer ensambles en campo ni cableados externos. El sistema unificado se prueba en la fábrica para confirmar las tolerancias de detección de corriente y de voltaje, y para garantizar, consistentemente, el funcionamiento rápido y preciso del interruptor.
  • PRESENTANDO EL SISTEMA AUTOMÁTICO DE RESTABLECIMIENTO INTELLITEAM IIITM
    El IntelliTEAM III aprovecha la exclusiva combinación de la velocidad del interruptor, la precisión de detección y de control; y la comunicación rápida para garantizar una coordinación prácticamente perfecta—sin importar cuántos IntelliRupters estén en serie o la complejidad del circuito.
  • RESTABLECIMIENTO DE CIRCUITOS MEJORADO
    El IntelliRupter puede mejorar de manera significativa el funcionamiento de un sistema de restablecimiento de circuitos con restauradores convencionales eliminando la necesidad de someter el circuito alterno del bucle a una falla al cerrar el enlace. ¡Sólo aplique un IntelliRupter en la posición de enlace para aprovechar la Tecnología PulseClosing!
  • FÁCIL OPERACIÓN
    Si se necesitara hacer una operación local, la conexión WiFi le da acceso fácil y seguro al personal que esté equipado con una computadora portátil a la unidad de control integrada para todas las maniobras de operación—desde una simple operación de apertura/cierre, hasta la colocación de señalamientos de líneas vivas, o la modificación de las características de protección.

Capacidades Restaurador por Pulsos INTELLIRUPTER- Aplicaciones de 60 Hz

Las capacidades mínimas y máximas garantizan la potencia adecuada desde el módulo de potencia.800 amperes con una velocidad de viento mínima de 2 pies/seg.

Restaurador Trans-Rupter II

El Trans-Rupter II está diseñado exclusivamente para aplicaciones de protección del lado primario de transformadores en subestaciones de distribución. Este dispositivo combina el disparo de las tres fases, altos rangos de interrupción y las sofisticadas capacidades de protección de los Circuit-Switchers y Circuit Breakers de más alto costo con los procedimientos simples de instalación y requerimientos mínimos de mantenimiento que los fusibles de potencia de menor costo.

BENEFICIOS:

  • Mecanismo de operación libre de mantenimiento
  • Proveen interrupciones de falla en 3 ciclos a 31.5 kA
  • Diseñado para resistir los más severos ambientes
  • Ahorrador de espacio
  • Diseño ligero
  • Flexibilidad de montaje

El Modelo EX es disparado por una señal externa que proviene del usuario, ya sea por un relevador diferencial, uno de energía acumulada o uno de sobrecorriente. Está disponible con moto operador opcional que proporciona capacidad de restablecimiento remoto. Opcional también con cuchillas de apertura visible.

El Modelo SE cuenta con un sistema de protección de sobrecorriente autónomo, el cual es activado por transformadores de corriente, instalados en los bushings del lado primario del transformador. Relevadores digitales de sobrecorriente proveen la protección completa de sobrecorriente de tiempo y sobrecorriente instantánea; se ajustan en el campo e incluyen características tiempo-corriente seleccionables por el usuario.

A diferencia de los equipos disyuntores comunes o fusibles de potencia los equipos Trans-Rupter II nos ofrecen características de ambos en un solo equipo economizando al máximo la instalación y desempeño:

Capacidades 50 / 60 - Hz

Restaurador PTCC
